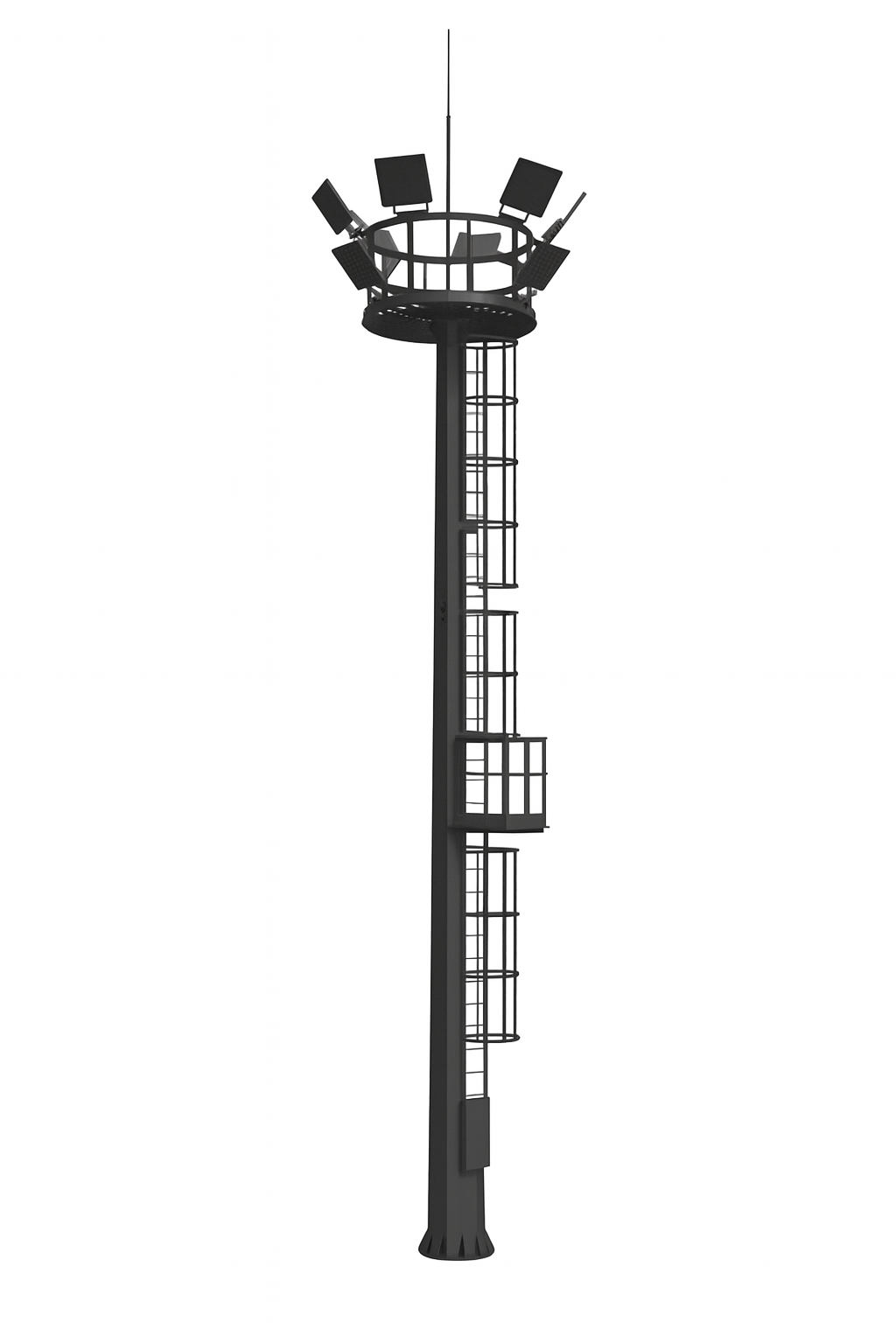

Опоры МГФ
Характеристики металлоконструкции
Унифицированные варианты
Скачать pdf
| НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ | Аналог | m (кг) | D (мм) | Н (м) | k (шт) | h (м) | А (мм) | l (мм) | K (шт) | № кг/кв.м |
| МГФ16-СР | РМГ-16 | 2 060 | 700 | 16+4 | 2 | 8,5 | 850 | 36 | 5 | II |
| МГФ20-СР | РМГ-20 | 1220 | 20+1 | 2 | 12 | 1300 | 38 | 8 | IV | |
| МГФ25-СР | РМГ-25 | 1355 | 25+1 | 3 | 10,3 | 1460 | 38 | 10 | IV | |
| МГФ30-СР | РМГ-30 | 1450 | 30+1 | 3 | 12 | 1600 | 44 | 10 | IV | |
| МГФ35-СР | РМГ-35 | 12 000 | 1250 | 35+8 | 4+1 | 11,7 | 1390 | 54 | 3 | IV |
| МГФ40-СР | РМГ-40 | 14 000 | 1300 | 40+1 | 4 | 13,5 | 1510 | 70 | 6 | IV
|
