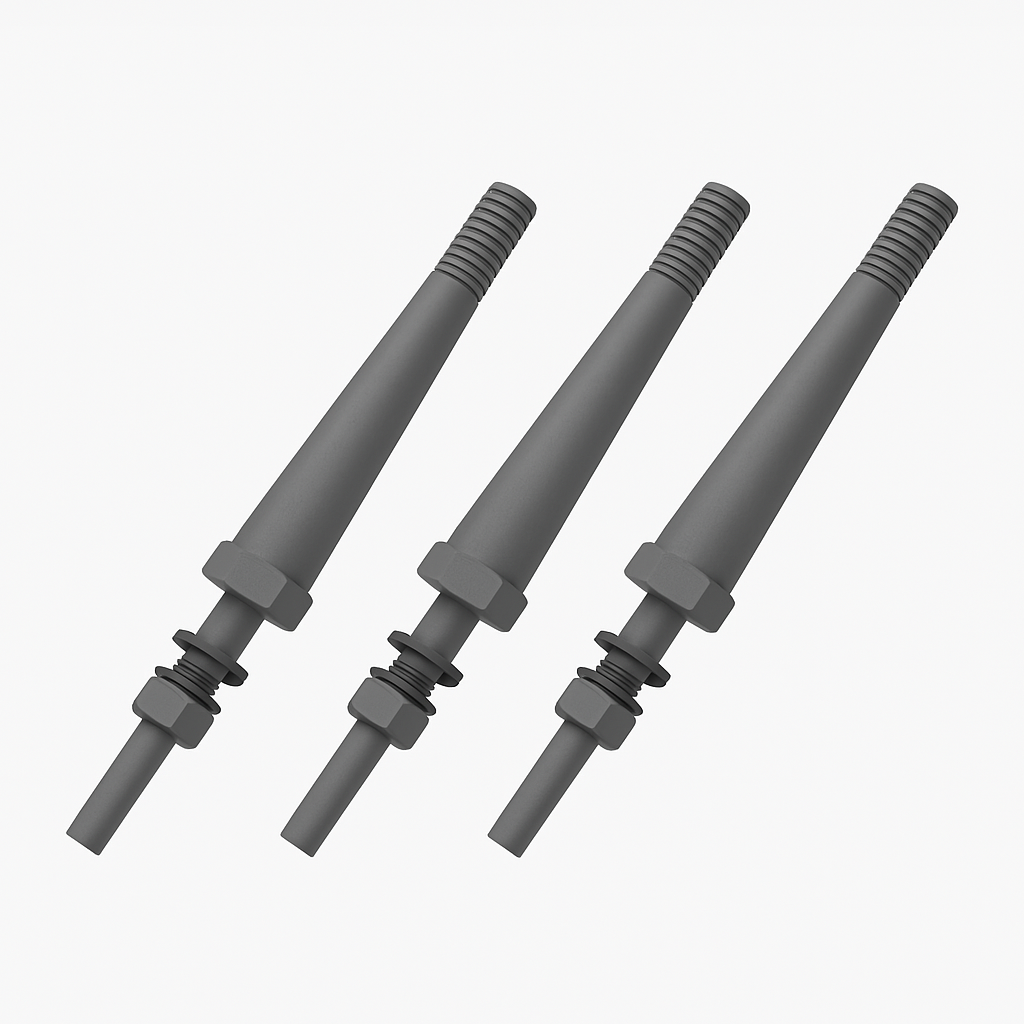

Штыри Ш, ШУ, ШВ

Характеристики металлоконструкции

Применение:

Закрепления изоляторов к траверсам на опорах воздушных линий электропередачи

Унифицированные варианты

Скачать pdf

У - Усиленный

В - Верхушечный

Обозначение

Механическая

разрушающая нагрузка, кН

Применение штырей

для ЛЭП на напряжение, кВ

для изоляторов

Ш-11

1

0,4

ТФ-1201

Ш-14

2

0,4

ТФ-1601, НС-16

Ш-16

2

0,4

ТФ-2001, НС-18

Ш-20-1

2

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г

Ш-20-2

2

20

ШФ 20-В

Ш 22

10

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г

Ш-24

10

20

ШФ 20-В

ШУ-11

2

0,4

ТФ-1201

ШУ-14

4

0,4

ТФ-1601, НС-16

ШУ-16

4

0,4

ТФ-2001, НС-18

ШВ-22-1

2,5

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г

ШВ-22-2

2,5

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г

ШВ-22-3

3,5

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г

ШВ-22-4

3,5

6-10

ШС 10-А, ШС 10-Г, ШФ 10-Г
