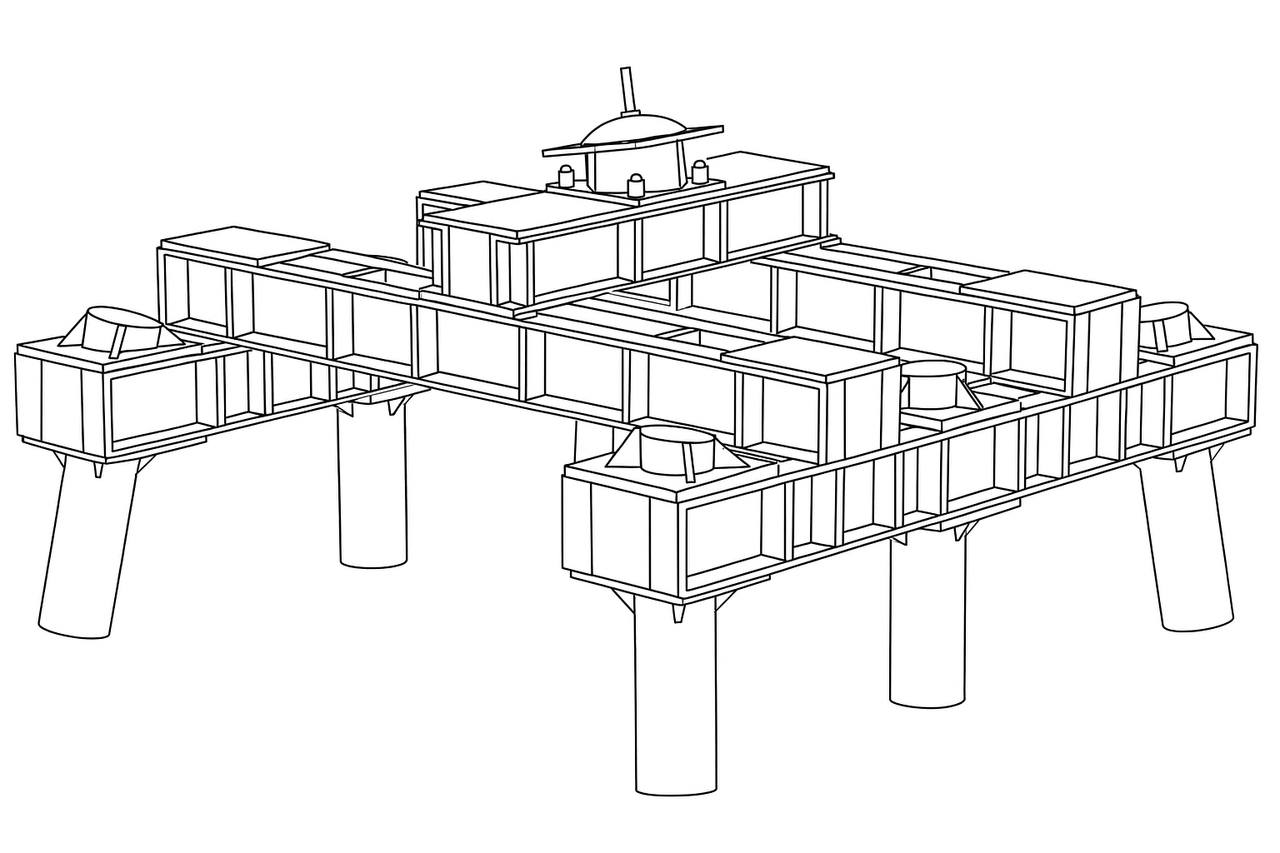

Свайные фундаменты и металлические ростверки, серия 3.407-115
Характеристики металлоконструкции
Унифицированные варианты
Скачать pdf
| Элемент | Шифр | Основные размеры | Вес, | Тип | Тип | ||
| фундамента | элемента | А, мм | Б, мм | С, мм | кг | свай | фундамента |
| ПОД СВОБОДНОСТОЯЩИЕ ПРОМЕЖУТОЧНО-УГЛОВЫЕ И АНКЕРНО-УГЛОВЫЕ ОПОРЫ | |||||||
| Ростверк | Р2-25-16С-4 | 800 | 160 | - | 185 | С25 | Двухсвайный |
| Ростверк | Р2-35-16С-4 | 1100 | 160 | - | 239 | С35 | Двухсвайный |
| Ростверк | Р2-35-20С-4 | 1100 | 200 | - | 247 | С35 | Двухсвайный |
| Ростверк | Р2-35-20С-4Т | 1100 | 200 | - | 274 | С35 | Двухсвайный |
| Ростверк | Р2-35-25С-4 | 1100 | 250 | - | 313 | С35 | Двухсвайный |
| Ростверк | Р2-56-20С-4 | 1700 | 200 | - | 304 | ЦС | Двухсвайный |
| Ростверк | Р2-56-20С-4Т | 1700 | 200 | - | 398 | ЦС | Двухсвайный |
| Ростверк | Р2-56-25С-4 | 1700 | 250 | - | 378 | ЦС | Двухсвайный |
| Ростверк | Р2-56-30С-4 | 1700 | 300 | - | 416 | ЦС | Двухсвайный |
| Ростверк | Р2-56-30С-4Т | 1700 | 300 | - | 431 | ЦС | Двухсвайный |
| ПОД СВОБОДНОСТОЯЩИЕ ПРОМЕЖУТОЧНЫЕ ОПОРЫ | |||||||
| Ростверк | Р2-25-16-2 | 800 | 160 | - | 101 | С25 | Двухсвайный |
| Ростверк | Р2-25-20-2 | 800 | 200 | - | 137 | С25 | Двухсвайный |
| Ростверк | Р2-35-16-2 | 1100 | 160 | - | 110 | С35 | Двухсвайный |
| Ростверк | Р2-35-20-2 | 1100 | 200 | - | 141 | С35 | Двухсвайный |
| Ростверк | Р2-35-24-2 | 1100 | 240 | - | 200 | С35 | Двухсвайный |
| Ростверк | Р2-35-30-2 | 1100 | 300 | - | 250 | С35 | Двухсвайный |
| Ростверк | Р2-56-24-2 | 1700 | 240 | - | 221 | ЦС | Двухсвайный |
| Ростверк | Р2-56-30-2 | 1700 | 300 | - | 296 | ЦС | Двухсвайный |
| Ростверк | Р2-56-30С-2 | 1700 | 300 | - | 408 | ЦС | Двухсвайный |
| ПОД ТЯЖЕЛЫЕ ПРОМЕЖУТОЧНЫЕ И АНКЕРНО-УГЛОВЫЕ ОПОРЫ | |||||||
| Ростверк | Р4-35-16С/20-4 | 1100 | 160 | 200 | 427 | С35 | Четырехсвайный |
| Ростверк | Р4-35-20С/24-4 | 1100 | 200 | 240 | 523 | С35 | Четырехсвайный |
| Ростверк | Р4-35-20С/24-4Т | 1100 | 200 | 240 | 550 | С35 | Четырехсвайный |
| Ростверк | Р4-35-25С/20-4 | 1100 | 250 | 200 | 501 | С35 | Четырехсвайный |
| Ростверк | Р4-35-25С/24-4 | 1100 | 250 | 240 | 547 | С35 | Четырехсвайный |
| Ростверк | Р4-35-30С/30-4Т | 1100 | 300 | 300 | 732 | С35 | Четырехсвайный |
| Ростверк | Р4-56-20С/24-4 | 1700 | 200 | 240 | 612 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-25С/30-4 | 1700 | 250 | 300 | 818 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-20С/30-4Т | 1700 | 200 | 300 | 838 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-30С/30-4 | 1700 | 300 | 300 | 671 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-30С/25С-4 | 1700 | 300 | 250 | 1044 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-30С/25С-4Т | 1700 | 300 | 250 | 1067 | ЦС | Четырехсвайный |
| Ростверк | Р4-56-35С/30С-4Т | 1700 | 350 | 300 | 1199 | ЦС | Четырехсвайный |
| ПОД ПРОМЕЖУТОЧНЫЕ ОПОРЫ | |||||||
| Ростверк | Р4-35-20/16-2 | 1100 | 200 | 160 | 283 | С35 | Четырехсвайный |
| Ростверк | Р4-35-24/20-2 | 1100 | 240 | 200 | 380 | С35 | Четырехсвайный |
| Ростверк | Р4-35-30/24-2 | 1100 | 300 | 240 | 514 | С35 | Четырехсвайный |
| ПОД СТОЙКИ ОПОР НА ОТТЯЖКАХ | |||||||
| Ростверк | Р2-35-24-1 | 1100 | 240 | - | 133 | С35 | Двухсвайный |
| Ростверк | Р2-35-30-1 | 1100 | 300 | - | 179 | С35 | Двухсвайный |
| Ростверк | Р2-56-24-1 | 1700 | 240 | - | 167 | ЦС | Двухсвайный |
| Ростверк | Р2-56-30-1 | 1700 | 300 | - | 225 | ЦС | Двухсвайный |
| Ростверк | Р4-35-30/24-1 | 1100 | 306 | 240 | 445 | С35 | Четырехсвайный |
| ДЛЯ ЗАКРЕПЛЕНИЯ ОТТЯЖЕК ОПОР | |||||||
| Ростверк | Р2-35-16-0 | 1100 | 160 | - | 120 | С35 | Двухсвайный |
| Ростверк | Р2-35-24-0 | 1100 | 240 | - | 160 | С35 | Двухсвайный |
| Ростверк | Р2-56-24-0 | 1700 | 240 | - | 196 | ЦС | Двухсвайный |
| Ростверк | Р4-35-24/16-0 | 1100 | 240 | 160 | 293 | С35 | Четырехсвайный |
| ДЛЯ СПАРЕННЫХ ФУНДАМЕНТОВ ПОД ТЯЖЕЛЫЕ АНКЕРНО-УГЛОВЫЕ ОПОРЫ | |||||||
| Балка | Б1-А | 1700 | 500 | 350 | 984 | ФС1-А-350 | Четырехсвайный |
| Балка | Б2-А | 1700 | 500 | 250 | 984 | ФС2-А-350 | Четырехсвайный |
| Балка | Б3-А | 960 | 482 | 350 | 73 | ФП5-А-350 | Четырехсвайный |
