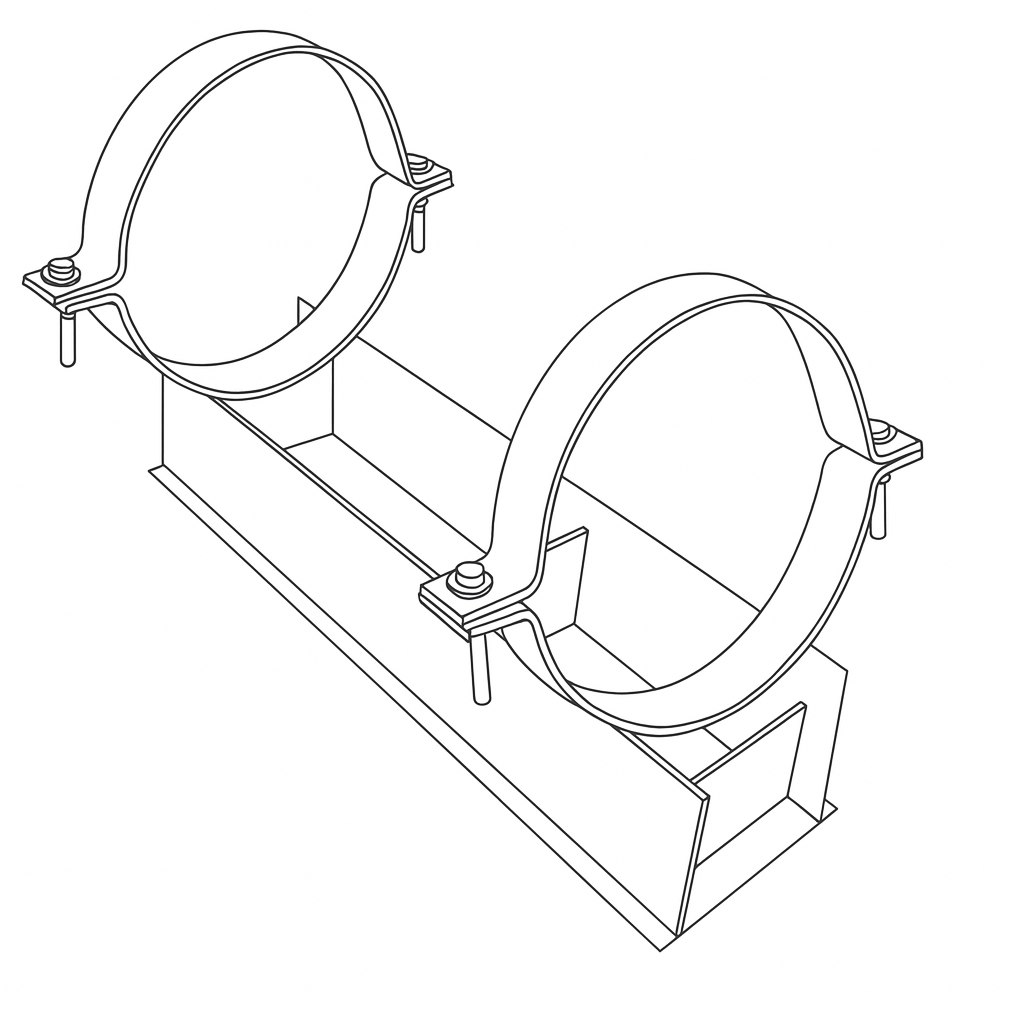

ГОСТ 30732-2006 Опоры скользящие с плоским хомутом
Характеристики металлоконструкции
ГОСТ:
ГОСТ 30732-2006
Унифицированные варианты
Скачать pdf
| Условное обозначение | Диаметр трубы | Размеры оболочки | Вес, кг | |
| D x S | D x S | |||
| В полиэтиленовой оболочке | В оболочке из оцинкованной стали | |||
| 32-1-ППУ-ПЭ | 32 | 125х3 | - | 7,9 |
| 32-1-ППУ-ОЦ | 32 | - | 125х1 | 7,9 |
| 38-1-ППУ-ПЭ | 38 | 125х3 | - | 7,9 |
| 38-1-ППУ-ОЦ | 38 | - | 125х1 | 7,9 |
| 45-1-ППУ-ПЭ | 45 | 125х3 | - | 7,9 |
| 45-1-ППУ-ОЦ | 45 | - | 125х1 | 7,9 |
| 57-1-ППУ-ПЭ | 57 | 125х3 | - | 7,9 |
| 57-1-ППУ-ОЦ | 57 | - | 125х1 | 7,9 |
| 57-2-ППУ-ПЭ | 57 | 140х3 | - | 8,31 |
| 76-1-ППУ-ПЭ | 76 | 140х3 | - | 8,31 |
| 76-1-ППУ-ОЦ | 76 | - | 140х1 | 8,31 |
| 76-2-ППУ-ПЭ | 76 | 160х3 | - | 8,83 |
| 89-1-ППУ-ПЭ | 89 | 160х3 | - | 8,83 |
| 89-1-ППУ-ОЦ | 89 | - | 160х1 | 8,83 |
| 89-2-ППУ-ПЭ | 89 | 180х3 | - | 9,36 |
| 108-1-ППУ-ПЭ | 108 | 180х3 | - | 9,36 |
| 108-1-ППУ-ОЦ | 108 | - | 180х1 | 9,36 |
| 108-2-ППУ-ПЭ | 108 | 200х3,2 | - | 13,9 |
| 133-1-ППУ-ПЭ | 133 | 225х3,5 | - | 14,68 |
| 133-1-ППУ-ОЦ | 133 | - | 225х1 | 14,68 |
| 133-2-ППУ-ПЭ | 133 | 250х3,9 | - | 15,45 |
| 159-1-ППУ-ПЭ | 159 | 250х3,9 | - | 15,45 |
| 159-1-ППУ-ОЦ | 159 | - | 250х1 | 15,45 |
| 219-1-ППУ-ПЭ | 219 | 315х5,6 | - | 49,1 |
| 219-1-ППУ-ОЦ | 219 | - | 315х1 | 49,1 |
| 273-1-ППУ-ПЭ | 273 | 400х6,3 | - | 55,3 |
| 273-1-ППУ-ОЦ | 273 | - | 400х1 | 55,3 |
| 273-2-ППУ-ПЭ | 273 | 450х7 | - | 58,8 |
| 325-1-ППУ-ПЭ | 325 | 450х7 | - | 58,8 |
| 325-1-ППУ-ОЦ | 325 | - | 450х1 | 58,8 |
| 426-1-ППУ-ПЭ | 426 | 560х8,8 | - | 66,4 |
| 426-1-ППУ-ОЦ | 426 | - | 560х1 | 66,4 |
| 530-1-ППУ-ПЭ | 530 | 710х11,1 | - | 76,6 |
| 530-1-ППУ-ОЦ | 530 | - | 675х1 | 74,2 |
| 630-1-ППУ-ПЭ | 630 | 800х12,5 | - | 149,4 |
| 630-1-ППУ-ОЦ | 630 | - | 775х1 | 148,74 |
| 720-1-ППУ-ПЭ | 720 | 900х14 | - | 158,2 |
| 720-1-ППУ-ОЦ | 720 | - | 875х1 | 156,4 |
| 820-1-ППУ-ПЭ | 820 | 1000х15,6 | - | 201,5 |
| 820-1-ППУ-ОЦ | 820 | - | 975х1 | 197,9 |
| 820-2-ППУ-ПЭ | 820 | 1100х17,6 | - | 242,34 |
| 920-1-ППУ-ПЭ | 920 | 1100х17,6 | - | 242,34 |
| 920-1-ППУ-ОЦ | 920 | - | 1075х1 | 238,96 |
| 920-2-ППУ-ПЭ | 920 | 1200х19,6 | - | 253,18 |
| 1020-1-ППУ-ПЭ | 1020 | 1200х19,6 | - | 253,18 |
| 1020-1-ППУ-ОЦ | 1020 | - | 1175х1 | 247,6 |
| 1220-1-ППУ-ОЦ | 1220 | - | 1375х1 | 375,36 |
