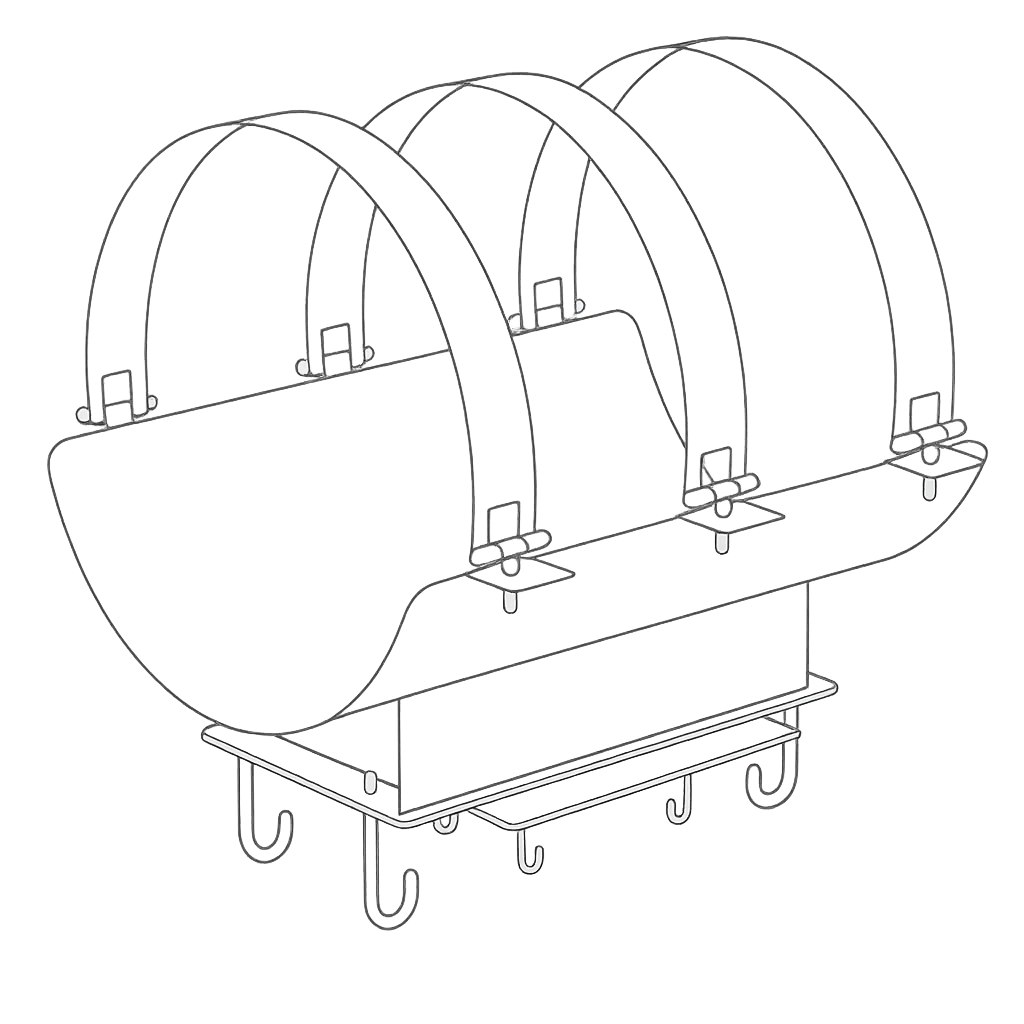

НТС 65-06 Подвижные и направляющие опоры
Характеристики металлоконструкции
Серия:
НТС 65-06
Унифицированные варианты
Скачать pdf
| Тип | № чертежа | Дтр./Диз.мм | Масса кг. |
| НПО-50 для труб в ППУ изоляции | НТС-65-06-00 | 57/125 | 35,5 |
| НПО-80 для труб в ППУ изоляции | НТС-65-06-01 | 79/180 | 41,016 |
| НПО-80 для труб в ППУ изоляции | НТС-65-06-01 | 89/160 | 32,36 |
| НПО-100 для труб в ППУ изоляции | НТС-65-06-02 | 108/180 | 42,6 |
| НПО-125 для труб в ППУ изоляции | НТС-65-06-04 | 133/225 | 51,3 |
| НПО-150 для труб в ППУ изоляции | НТС-65-06-06 | 159/250 | 55,13 |
| НПО-200 для труб в ППУ изоляции | НТС-65-06-08 | 219/315 | 64,73 |
| НПО-250 для труб в ППУ изоляции | НТС-65-06-10 | 273/400 | 78,13 |
| НПО-300 для труб в ППУ изоляции | НТС-65-06-12 | 325/450 | 78 |
| НПО-350 для труб в ППУ изоляции | НТС-65-06-14 | 377/500 | 143,28 |
| НПО-400 для труб в ППУ изоляции | НТС-65-06-14 | 426/560 | 153,83 |
| НПО-500 для труб в ППУ изоляции | НТС-65-06-16 | 530/710 | 166,4 |
| НПО-600 для труб в ППУ изоляции | НТС-65-06-18 | 630/800 | 213 |
| НПО-700 для труб в ППУ изоляции | НТС-65-06-20 | 720/900 | 257 |
| НПО-800 для труб в ППУ изоляции | НТС-65-06-22 | 820/1000 | 341,65 |
| НПО-900 для труб в ППУ изоляции | НТС-65-06-24 | 920/1100 | 373 |
| НПО-1000 для труб в ППУ изоляции | НТС-65-06-26 | 1020/1200 | 393 |
| ПО-50 для труб в ППУ изоляции | НТС-65-06-01 | 57/125 | 42 |
| ПО-80 для труб в ППУ изоляции | НТС-65-06-01 | 79/180 | 49,416 |
| ПО-80 для труб в ППУ изоляции | НТС-65-06-01 | 89/160 | 45 |
| ПО-100 для труб в ППУ изоляции | НТС-65-06-01 | 108/180 | 51 |
| ПО-125 для труб в ППУ изоляции | НТС-65-06-03 | 133/225 | 61,3 |
| ПО-150 для труб в ППУ изоляции | НТС-65-06-05 | 159/250 | 65,2 |
| ПО-200 для труб в ППУ изоляции | НТС-65-06-07 | 219/315 | 76,73 |
| ПО-250 для труб в ППУ изоляции | НТС-65-06-09 | 273/400 | 90,73 |
| ПО-300 для труб в ППУ изоляции | НТС-65-06-11 | 325/450 | 90,6 |
| ПО-350 для труб в ППУ изоляции | НТС-65-06-13 | 377/500 | 157,1 |
| ПО-400 для труб в ППУ изоляции | НТС-65-06-13 | 426/560 | 167,65 |
| ПО-500 для труб в ППУ изоляции | НТС-65-06-15 | 530/710 | 180,2 |
| ПО-600 для труб в ППУ изоляции | НТС-65-06-17 | 630/800 | 233,1 |
| ПО-700 для труб в ППУ изоляции | НТС-65-06-19 | 720/900 | 277,1 |
| ПО-800 для труб в ППУ изоляции | НТС-65-06-21 | 820/1000 | 364,25 |
| ПО-900 для труб в ППУ изоляции | НТС-65-06-23 | 920/1100 | 398 |
| ПО-1000 для труб в ППУ изоляции | НТС-65-06-25 | 1020/1200 | 418,12 |
| ПО-1200 для труб в ППУ изоляции | НТС-65-06-27 | 1220/1400 | 500 |
