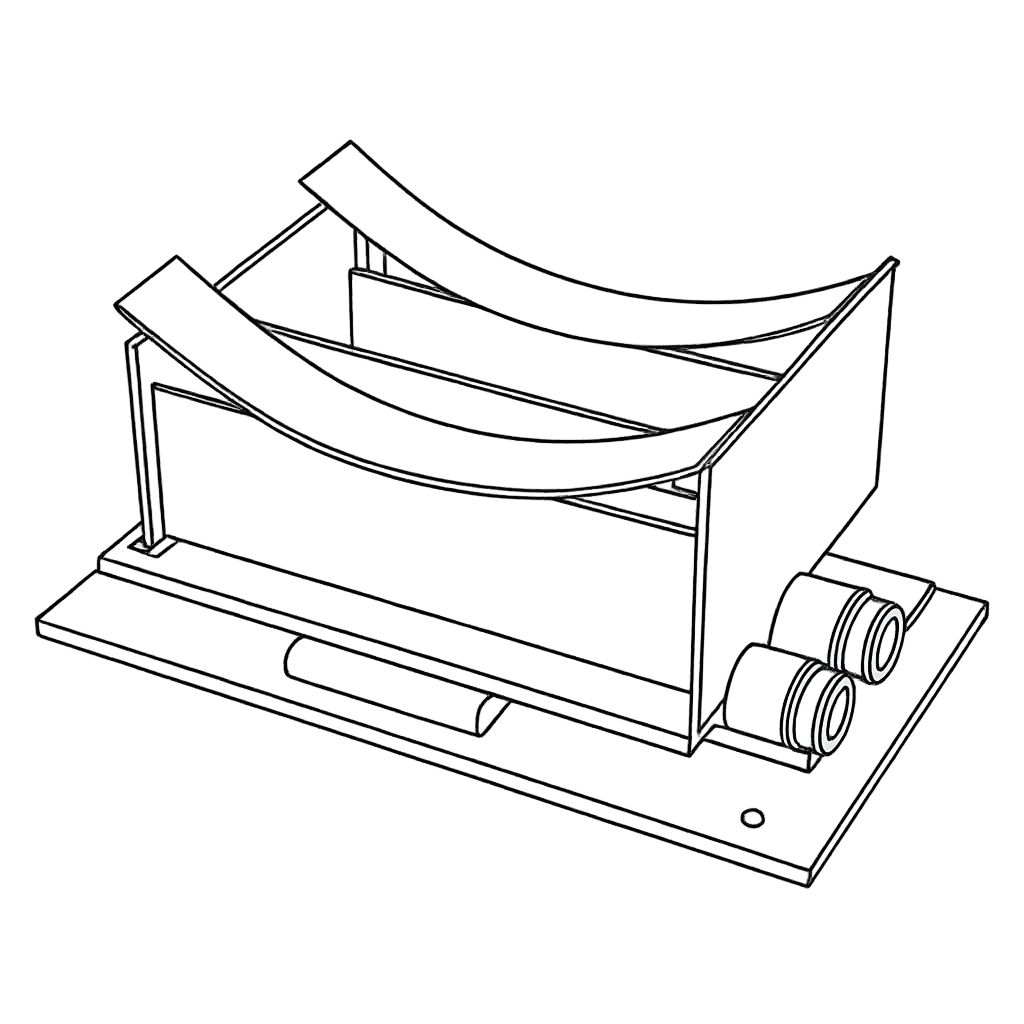

Опора двухкатковая Т20
Характеристики металлоконструкции
Наименование:
Т20 - Опора двухкатковая
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Наружный диаметр, dн | Высота, мм | Длина, мм | Ширина, мм | Масса, кг |
| Т20.01 | 720 | 200 | 360 | 660 | 117,43 |
| Т20.02 | 720 | 200 | 640 | 660 | 151,15 |
| Т20.03 | 820 | 200 | 360 | 660 | 116,63 |
| Т20.04 | 820 | 200 | 640 | 660 | 149,99 |
| Т20.05 | 920 | 200 | 360 | 660 | 124,69 |
| Т20.06 | 920 | 200 | 640 | 660 | 162,62 |
| Т20.07 | 1020 | 200 | 360 | 860 | 167,79 |
| Т20.08 | 1020 | 200 | 640 | 860 | 217,28 |
| Т20.09 | 1220 | 200 | 360 | 860 | 169,63 |
| Т 20.10 | 1220 | 200 | 640 | 860 | 218,22 |
| Т20.11 | 1420 | 200 | 360 | 860 | 180,07 |
| Т20.12 | 1420 | 200 | 640 | 860 | 234,9 |
