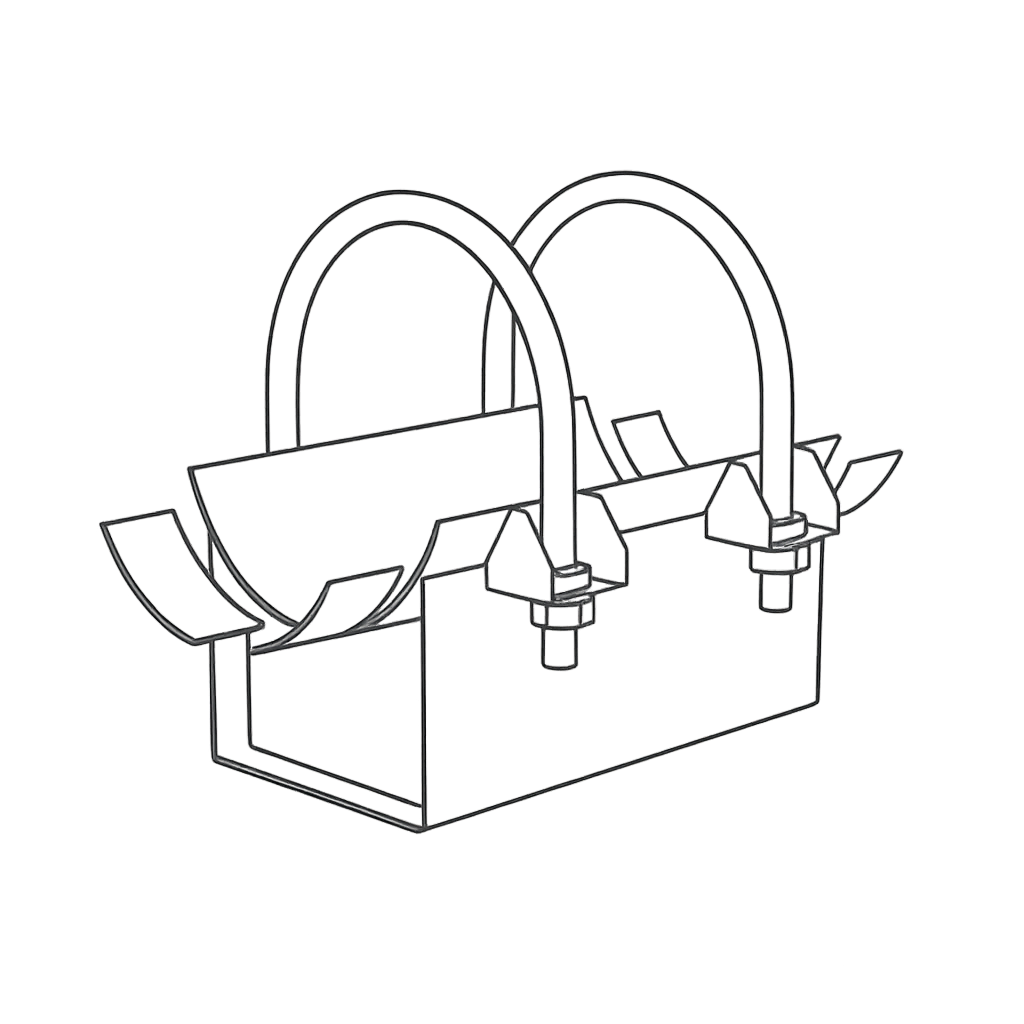

Опора неподвижная хомутовая Т12
Характеристики металлоконструкции
Наименование:
Т12 - Опора неподвижная хомутовая
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Дн | Верт. Нагр. | Боковая | Высота, | Вес, кг |
| Т12.01 | 57 | 2 | - | 100 | 3,8 |
| Т12.02 | 57 | 2 | - | 150 | 4,7 |
| Т12.03 | 57 | 2 | - | 200 | 5,6 |
| Т12.04 | 76 | 2 | - | 100 | 4,1 |
| Т12.05 | 76 | 2 | - | 150 | 4,9 |
| Т12.06 | 76 | 2 | - | 200 | 6 |
| Т12.07 | 89 | 2 | - | 100 | 4,3 |
| Т12.08 | 89 | 2 | - | 150 | 5,2 |
| Т12.09 | 89 | 2 | - | 200 | 6,2 |
| Т12.10 | 108 | 5 | 2 | 100 | 5,8 |
| Т12.11 | 108 | 5 | 2 | 150 | 6,9 |
| Т12.12 | 108 | 5 | 2 | 200 | 8 |
| Т12.13 | 133 | 6 | 2 | 100 | 6,8 |
| Т12.14 | 133 | 6 | 2 | 150 | 7,8 |
| Т12.15 | 133 | 6 | 2 | 200 | 8,9 |
| Т12.16 | 159 | 6 | 2 | 100 | 7,5 |
| Т12.17 | 159 | 6 | 2 | 150 | 8,5 |
| Т12.18 | 159 | 6 | 2 | 200 | 9,5 |
| Т12.19 | 194 | 12 | 5 | 100 | 21,4 |
| Т12.20 | 194 | 12 | 5 | 150 | 24,1 |
| Т12.21 | 194 | 12 | 5 | 200 | 27,1 |
| Т12.22 | 219 | 16 | 10 | 100 | 22,5 |
| Т12.23 | 219 | 16 | 10 | 150 | 24,9 |
| Т12.24 | 219 | 16 | 10 | 200 | 27,6 |
| Т12.25 | 273 | 24 | 15 | 100 | 25,9 |
| Т12.26 | 273 | 24 | 15 | 150 | 28,9 |
| Т12.27 | 273 | 24 | 15 | 200 | 31,5 |
| Т12.28 | 325 | 30 | 20 | 100 | 30,4 |
| Т12.29 | 325 | 30 | 20 | 150 | 33,3 |
| Т12.30 | 325 | 30 | 20 | 200 | 36 |
| Т12.31 | 377 | 38 | 20 | 100 | 33,5 |
| Т12.32 | 377 | 38 | 20 | 150 | 36,2 |
| Т12.33 | 377 | 38 | 20 | 200 | 38,8 |
| Т12.37 | 426 | - | - | 100 | 25,2 |
| Т12.38 | - | - | 150 | 28,9 | |
| Т12.39 | - | - | 200 | 31,6 | |
| Т12.40 | 480 | - | - | 100 | 46 |
| Т12.41 | - | - | 150 | 51,5 | |
| Т12.42 | - | - | 200 | 57,1 | |
| Т12.43 | 530 | - | - | 100 | 47,8 |
| Т12.44 | - | - | 150 | 53,3 | |
| Т12.45 | - | - | 200 | 59,1 | |
| Т12.46 | 630 | - | - | 100 | 55,9 |
| Т12.47 | - | - | 150 | 61,4 | |
| Т12.48 | - | - | 200 | 67,4 | |
| Т12.49 | 720 | - | - | 100 | 133,3 |
| Т12.50 | - | - | 150 | 145,6 | |
| Т12.51 | - | - | 200 | 158 | |
| Т12.52 | 820 | - | - | 100 | 144,2 |
| Т12.53 | - | - | 150 | 154,1 | |
| Т12.54 | - | - | 200 | 165,9 | |
| Т12.55 | 920 | - | - | 100 | 168,5 |
| Т12.56 | - | - | 150 | 180,9 | |
| Т12.57 | - | - | 200 | 193,8 | |
| Т12.58 | 1020 | - | - | 100 | 228,8 |
| Т12.59 | - | - | 150 | 246,3 | |
| Т12.60 | - | - | 200 | 255,9 | |
| Т12.61 | 1220 | - | - | 100 | 235,1 |
| Т12.62 | - | - | 150 | 252,6 | |
| Т12.63 | - | - | 200 | 272,1 | |
| Т12.64 | 1420 | - | - | 100 | 266,4 |
| Т12.65 | - | - | 150 | 284 | |
| Т12.66 | - | - | 200 | 308,5 |
