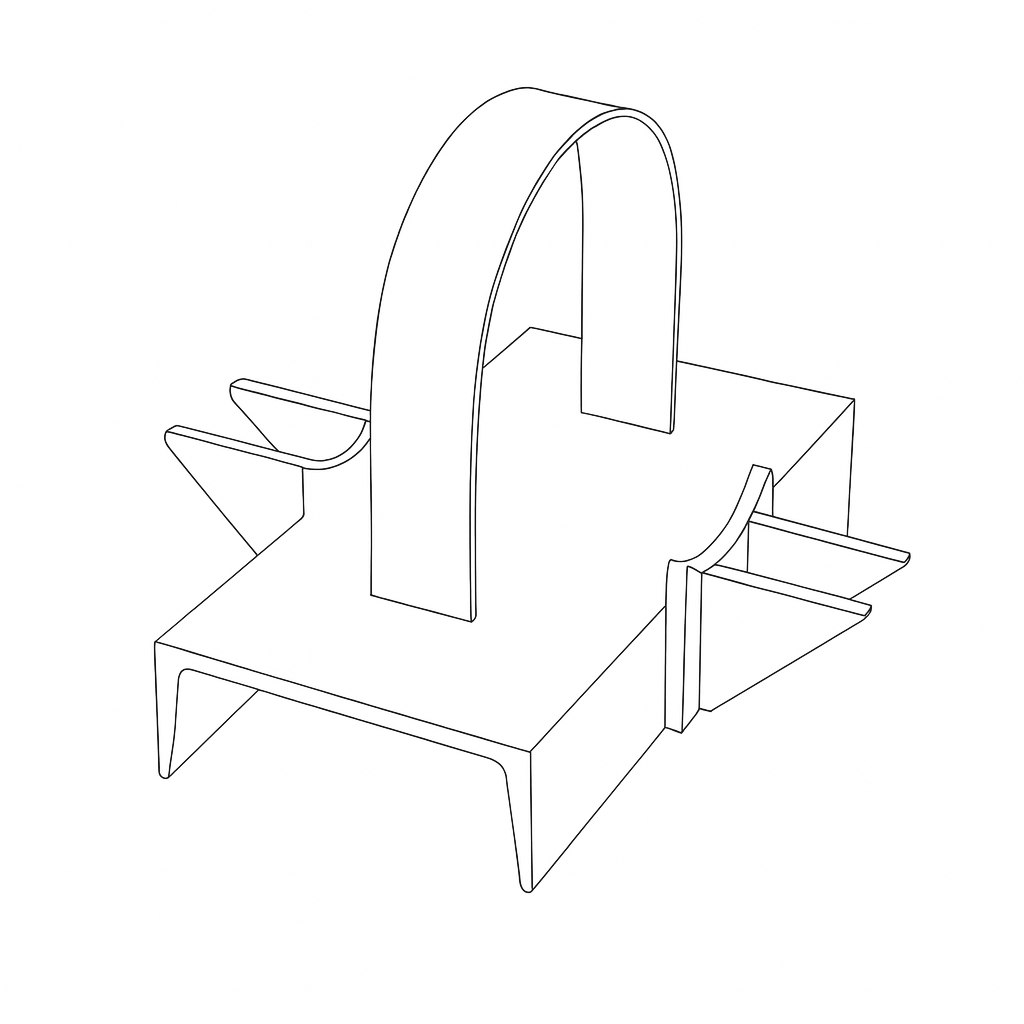

Опора неподвижная хомутовая Т3
Характеристики металлоконструкции
Наименование:
Т3 - Опора неподвижная хомутовая
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Дн | Верт. Нагр. | L | S2 | S1xb | Вес, кг |
| Т3.01 | 32 | 0,5 | 75 | 6 | 3х25 | 0,33 |
| Т3.02 | 38 | 0,5 | 75 | 6 | 3х25 | 0,34 |
| Т3.03 | 45 | 0,5 | 75 | 6 | 3х25 | 0,35 |
| Т3.04 | 57 | 0,5 | 75 | 6 | 3х25 | 0,37 |
| Т3.05 | 76 | 1 | 75 | 8 | 3х25 | 0,47 |
| Т3.06 | 89 | 1 | 75 | 8 | 3х25 | 0,49 |
| Т3.07 | 108 | 2,5 | 100 | 10 | 3х40 | 1,18 |
| Т3.08 | 133 | 2,5 | 100 | 10 | 3х40 | 1,24 |
| Т3.09 | 159 | 2,5 | 100 | 10 | 3х40 | 1,3 |
| Т3.10 | 194 | 2,5 | 100 | 10 | 3х40 | 1,39 |
| Т3.11 | 219 | 2,5 | 100 | 10 | 3х40 | 1,45 |
