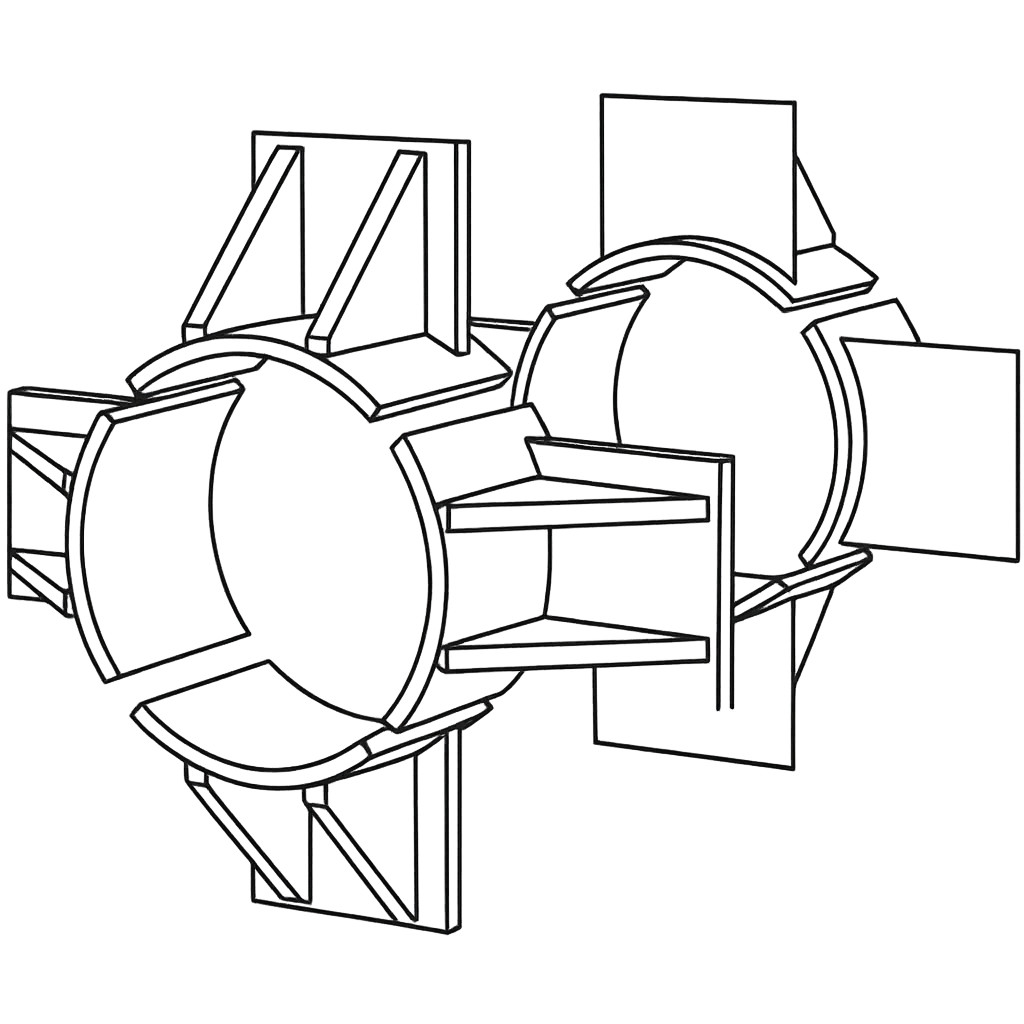

Опора неподвижная лобовая четырехупорная усиленная Т7
Характеристики металлоконструкции
Наименование:
Т7 - Опора неподвижная лобовая четырехупорная усиленная
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Дн | Тип | Осевая сила, Q, тн | Плита, мм | Ребро, мм | Подушка, мм | Вес, кг |
| Т7.09 | 426 | I-IV | 40;60 | 16 | 16 | 12 | 70.4 |
| Т7.10 | 480 | I-IV | 45;65 | 16 | 16 | 12 | 74.1 |
| Т7.11 | 530 | I-IV | 45;70 | 16 | 16 | 12 | 87.4 |
| Т7.12 | 630 | I-IV | 55;120 | 16 | 16 | 12 | 104 |
| Т7.13 | 720 | I-IV | 75;150 | 16 | 16 | 12 | 129.5 |
| Т7.14 | 820 | I-IV | 80;150 | 16 | 16 | 12 | 134.7 |
| Т7.15 | 920 | I-IV | 75;180 | 16 | 16 | 12 | 155.7 |
| Т7.16 | 1020 | I-IV | 120;220 | 16 | 16 | 12 | 179.1 |
| Т7.17 | 1220 | I-IV | 90;170 | 16 | 16 | 12 | 226.6 |
| Т7.18 | 1420 | I-IV | 100;170 | 16 | 16 | 12 | 271.7 |
