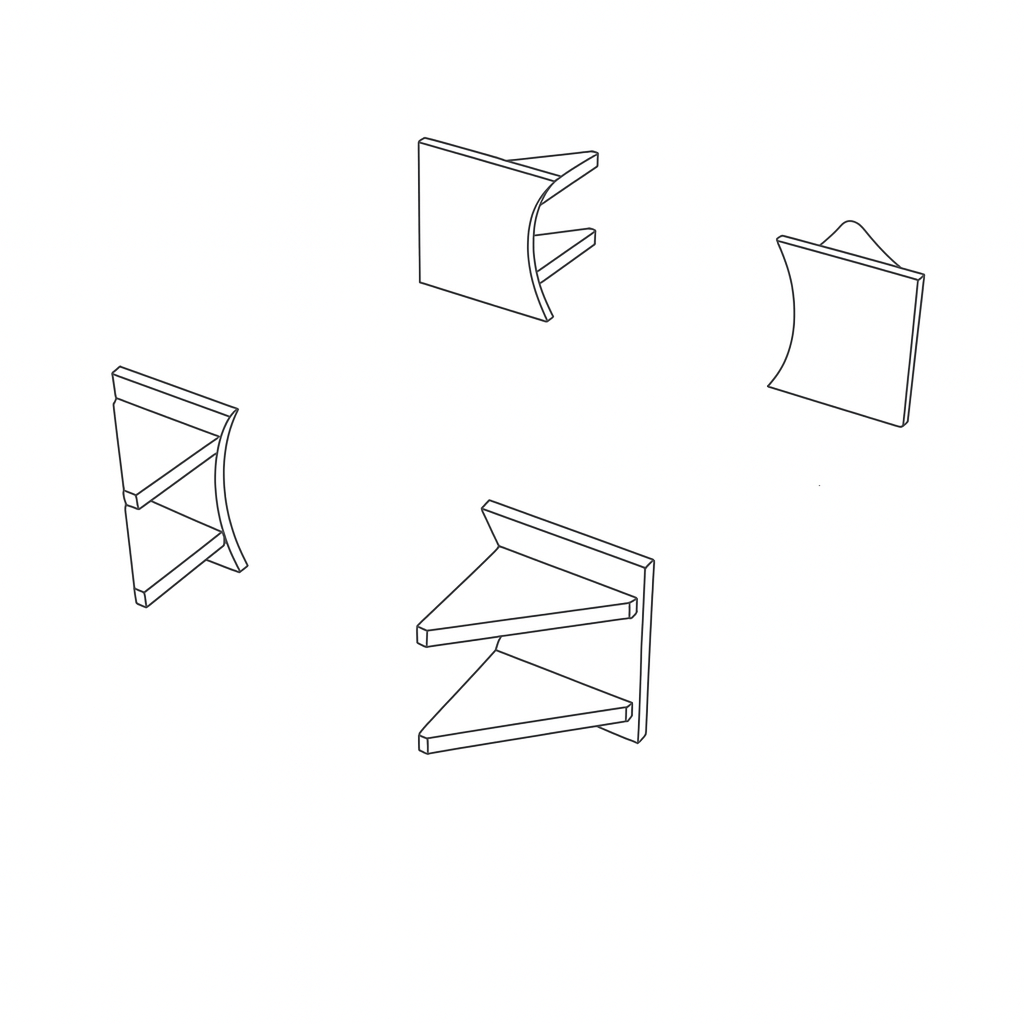

Опора неподвижная лобовая двухупорная Т4
Характеристики металлоконструкции
Наименование:
Т4 - Опора неподвижная лобовая двухупорная
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Дн | Осевая сила | плита | ребро | Вес, кг |
| Т4.01 | 108 | 3 | 10 | 10 | 4,24 |
| Т4.02 | 133 | 3 | 10 | 10 | 4,4 |
| Т4.03 | 159 | 4 | 12 | 10 | 6,6 |
| Т4.04 | 194 | 4 | 12 | 10 | 6,88 |
| Т4.05 | 219 | 4 | 12 | 12 | 11,64 |
| Т4.06 | 273 | 5;6 | 12 | 12 | 11,28 |
| Т4.07 | 325 | 5;7 | 12 | 12 | 12,6 |
| Т4.08 | 377 | 8 | 12 | 12 | 14,16 |
| Т4.09 | 426 | 6;10 | 16 | 16 | 26,72 |
| Т4.10 | 480 | 6;8 | 16 | 16 | 26,92 |
| Т4.11 | 530 | 7;10 | 16 | 16 | 32,32 |
| Т4.12 | 630 | 7;17 | 16 | 16 | 33,88 |
| Т4.13 | 720 | 10;22 | 16 | 16 | 38,4 |
| Т4.14 | 820 | 10;22 | 16 | 16 | 40 |
| Т4.15 | 920 | 10;28 | 16 | 16 | 42,4 |
| Т4.16 | 1020 | 14;32 | 16 | 16 | 48,8 |
| Т4.17 | 1220 | 18;35 | 16 | 16 | 58,8 |
| Т4.18 | 1420 | 20;35 | 16 | 16 | 66 |
