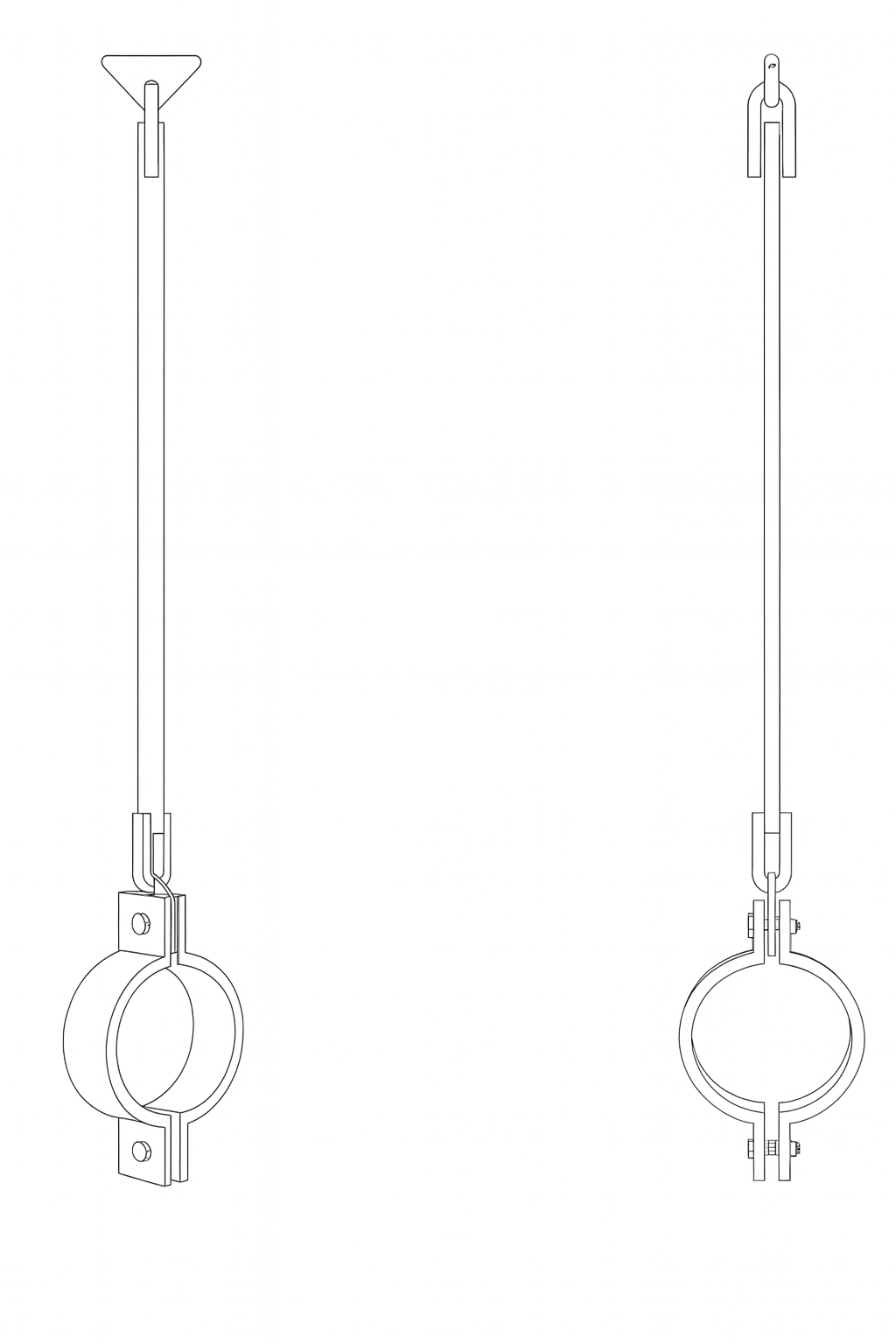

Опора подвесная жесткая Т22
Характеристики металлоконструкции
Наименование:
Т22 - Опора подвесная жесткая
Серия:
4.903-10
Унифицированные варианты
Скачать pdf
| Обозначение | Дн, мм | Допускаемая нагрузка, кгс | Н, мм | Вес, кг |
| Т22.01 | 32 | 100 | 1110 | 1 |
| Т22.02 | 32 | 100 | 1360 | 1,1 |
| Т22.03 | 32 | 100 | 1660 | 1,23 |
| Т22.04 | 32 | 100 | 1860 | 1,3 |
| Т22.05 | 32 | 100 | 2110 | 1,39 |
| Т22.06 | 32 | 100 | 2360 | 1,49 |
| Т22.07 | 32 | 100 | 2610 | 1,59 |
| Т22.08 | 38 | 100 | 1110 | 1,01 |
| Т22.09 | 38 | 100 | 1360 | 1,11 |
| Т22.10 | 38 | 100 | 1610 | 1,25 |
| Т22.11 | 38 | 100 | 1860 | 1,31 |
| Т22.12 | 38 | 100 | 2110 | 1,41 |
| Т22.13 | 38 | 100 | 2360 | 1,5 |
| Т22.14 | 38 | 100 | 2610 | 1,6 |
| Т22.15 | 45 | 150 | 1115 | 1,03 |
| Т22.16 | 45 | 150 | 1365 | 1,13 |
| Т22.17 | 45 | 150 | 1670 | 1,25 |
| Т22.18 | 45 | 150 | 1870 | 1,32 |
| Т22.19 | 45 | 150 | 2120 | 1,42 |
| Т22.20 | 45 | 150 | 2870 | 1,52 |
| Т22.21 | 45 | 150 | 2615 | 1,62 |
| Т22.22 | 57 | 150 | 1120 | 1,05 |
| Т22.23 | 57 | 150 | 1370 | 1,15 |
| Т22.24 | 57 | 150 | 1670 | 1,27 |
| Т22.25 | 57 | 150 | 1870 | 1,85 |
| Т22.26 | 57 | 150 | 2120 | 1,44 |
| Т22.27 | 57 | 150 | 2370 | 1,54 |
| Т22.28 | 57 | 150 | 2620 | 1,65 |
| Т22.29 | 76 | 150 | 1130 | 1,09 |
| Т22.30 | 76 | 150 | 1380 | 1,19 |
| Т22.31 | 76 | 150 | 1680 | 1,31 |
| Т22.32 | 76 | 150 | 1880 | 1,39 |
| Т22.33 | 76 | 150 | 2130 | 1,49 |
| Т22.34 | 76 | 150 | 2380 | 1,59 |
| Т22.35 | 76 | 150 | 2630 | 1,69 |
