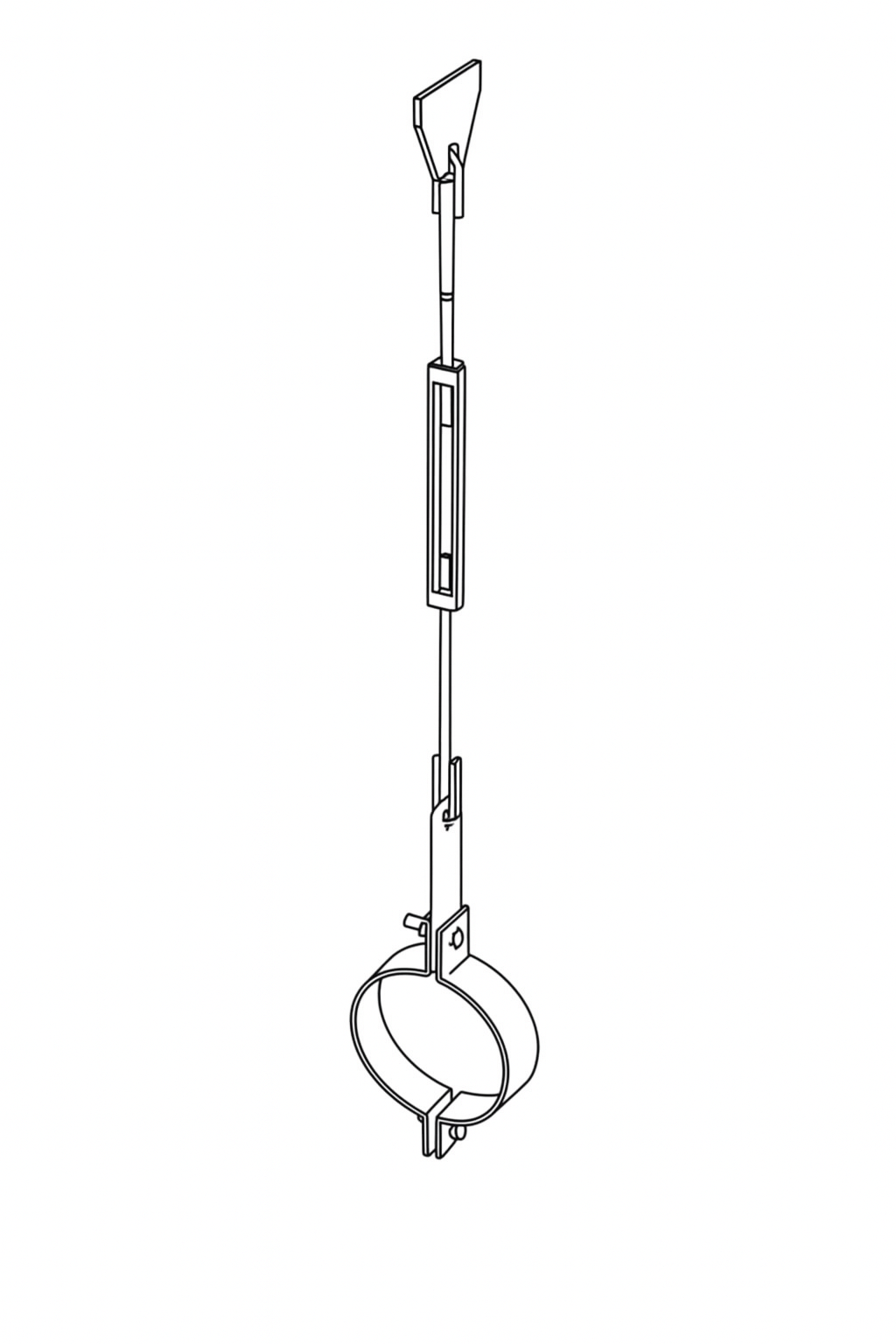

Опора подвесная жесткая Т23

Характеристики металлоконструкции

Наименование:

Т23 - Опора подвесная жесткая

Серия:

4.903-10

Унифицированные варианты

Скачать pdf

Обозначение Дн, мм Допускаемая нагрузка, кгс d, мм Н min, мм Н max, мм Вес, кг
Т23.01 89 300 10 1150 1230 2,08
Т23.02 89 300 10 1380 1480 2,23
Т23.03 89 300 10 1630 1730 2,39
Т23.04 89 300 10 1880 1980 2,54
Т23.05 89 300 10 2130 2230 2,7
Т23.06 89 300 10 2380 2480 2,85
Т23.07 89 300 10 2630 2730 3
Т23.08 108 500 12 1160 1260 2,7
Т23.09 108 500 12 1410 1510 2,93
Т23.10 108 500 12 1660 1760 3,15
Т23.11 108 500 12 1910 2010 3,37
Т23.12 108 500 12 2160 2260 3,59
Т23.13 108 500 12 2310 2410 3,81
Т23.14 108 500 12 2660 2760 4,03
Т23.15 133 800 16 1150 1300 5,36
Т23.16 133 800 16 1400 1550 5,75
Т23.17 133 800 16 1650 1800 6,14
Т23.18 133 800 16 1900 2050 6,55
Т23.19 133 800 16 2150 2300 6,94
Т23.20 133 800 16 2400 2550 7,33
Т23.21 133 800 16 2650 2800 7,72
Т23.22 159 1200 16 1160 1310 5,54
Т23.23 159 1200 16 1410 1560 5,93
Т23.24 159 1200 16 1660 1810 6,32
Т23.25 159 1200 16 1910 2060 6,73
Т23.26 159 1200 16 2160 2310 7,12
Т23.27 159 1200 16 2410 2560 7,51
Т23.28 159 1200 16 2660 2810 7,9
Т23.29 194 1500 16 1180 1330 5,78
Т23.30 194 1500 16 1430 1580 6,17
Т23.31 194 1500 16 1680 1830 6,56
Т23.32 194 1500 16 1930 2080 6,97
Т23.33 194 1500 16 2180 2330 7,36
Т23.34 194 1500 16 2430 2580 7,75
Т22.35 194 1500 16 2680 2830 8,14
Т23.36 219 2000 20 1190 1340 8,96
Т23.37 219 2000 20 1440 1590 9,58
Т23.38 219 2000 20 1690 1840 10,2
Т23.39 219 2000 20 1940 2090 10,82
Т23.40 219 2000 20 2190 2340 11,43
Т23.41 219 2000 20 2440 2590 12,05
Т23.42 219 2000 20 2690 2840 12,67
Т23.43 273 2600 20 1240 1390 10,64
Т23.44 273 2600 20 1490 1640 11,26
Т23.45 273 2600 20 1740 1890 11,88
Т23.46 273 2600 20 1990 2140 12,5
Т23.47 273 2600 20 2240 2390 13,11
Т23.48 273 2600 20 2490 2640 13,73
Т23.49 273 2600 20 2740 2890 14,35
Т23.50 325 3500 24 1290 1460 17
Т23.51 325 3500 24 1540 1710 17.89
Т23.52 325 3500 24 1790 1960 18.78
Т23.53 325 3500 24 2040 2210 19.66
Т23.54 325 3500 24 2290 2460 20.55
Т23.55 325 3500 24 2540 2710 21.44
Т23.56 325 3500 24 2790 2960 22.97
