Опора подвесная жесткая Т24

Характеристики металлоконструкции

Наименование:

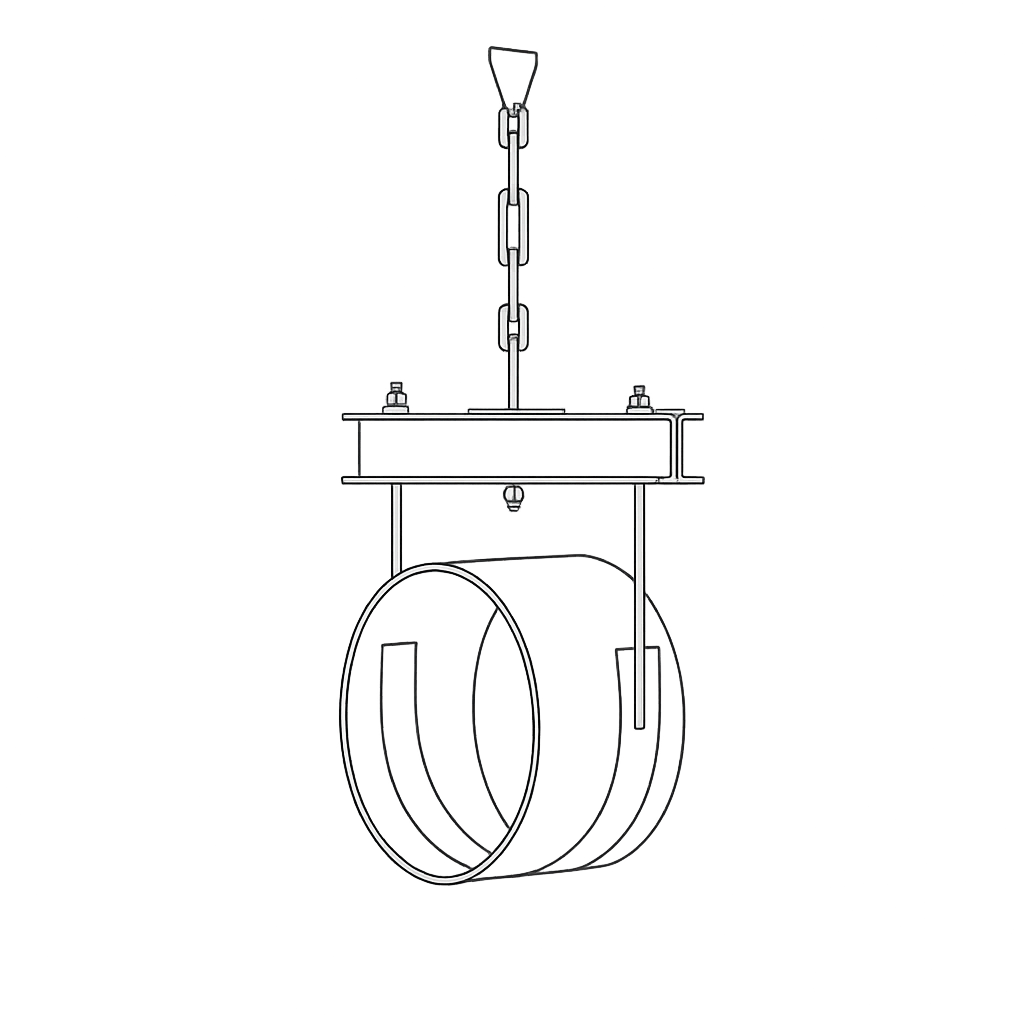

Т24 - Опора подвесная жесткая

Серия:

4.903-10

Унифицированные варианты

Скачать pdf

Обозначение Дн, мм Допускаемая нагрузка, кгс d, мм Н min, мм Н max, мм Вес, кг
Т24.01 273 3500 24 1480 1630 26,1
Т24.02 273 3500 24 1730 1880 27
Т24.03 273 3500 24 1980 2130 27,9
Т24.04 273 3500 24 2230 2380 28,7
Т24.05 273 3500 24 2480 2630 29,6
Т24.06 273 3500 24 2730 2880 30,5
Т24.07 273 3500 24 2980 3130 32.1
Т24.08 325 4500 30 1510 1660 41.8
Т24.09 325 4500 30 1760 1910 43.2
Т24.10 325 4500 30 2010 2160 44.6
Т24.11 325 4500 30 2260 2410 46
Т24.12 325 4500 30 2510 2660 47.4
Т24.13 325 4500 30 2760 2910 48.8
Т24.14 325 4500 30 3010 3160 50.1
Т24.15 377 3500 24 1550 1700 31,7
Т24.16 377 3500 24 1800 1950 32.6
Т24.17 377 3500 24 2050 2200 33.5
Т24.18 377 3500 24 2300 2450 34.4
Т24.19 377 3500 24 2550 2700 35.2
Т24.20 377 3500 24 2800 2950 36.1
Т24.21 377 3500 24 3050 3200 37.7
Т24.22 377 6200 36 1570 1720 63
Т24.23 377 6200 36 1820 1970 65
Т24.24 377 6200 36 2070 2220 67
Т24.25 377 6200 36 2320 2470 69
Т24.26 377 6200 36 2570 2720 71
Т24.27 377 6200 36 2820 2970 73
Т24.28 377 6200 36 3070 3220 75
Т24.29 426 4500 30 1570 1720 45.7
Т24.30 426 4500 30 1820 1970 47.1
Т24.31 426 4500 30 2070 2220 48.5
Т24.32 426 4500 30 2320 2470 49.9
Т24.33 426 4500 30 2570 2720 51.3
Т24.34 426 4500 30 2820 2970 52.7
Т24.35 426 4500 30 3070 3220 54
Т24.36 480 6200 36 1650 1840 68.9
Т24.37 480 6200 36 1900 2090 70.9
Т24.38 480 6200 36 2150 2340 72.9
Т24.39 480 6200 36 2400 2590 74.9
Т24.40 480 6200 36 2650 2840 76.9
Т24.41 480 6200 36 2900 3090 78.9
Т24.42 480 6200 36 3150 3340 80.9
Т24.43 530 7000 36 1710 1900 76.4
Т24.44 530 7000 36 1960 2150 78.4
Т24.45 530 7000 36 2210 2400 80.4
Т24.46 530 7000 36 2460 2650 82.4
Т24.47 530 7000 36 2710 2900 84.4
Т24.48 530 7000 36 2960 3150 86.4
Т24.49 530 7000 36 3210 3400 88.4
Т24.50 630 7000 36 1750 1940 81.5
Т24.51 630 7000 36 2000 2190 83.5
Т24.52 630 7000 36 2250 2440 85.5
Т24.53 630 7000 36 2500 2690 87.5
Т24.54 630 7000 36 2750 2940 89.5
Т24.55 630 7000 36 3000 3190 91.5
Т24.56 630 7000 36 3250 3440 93.5
