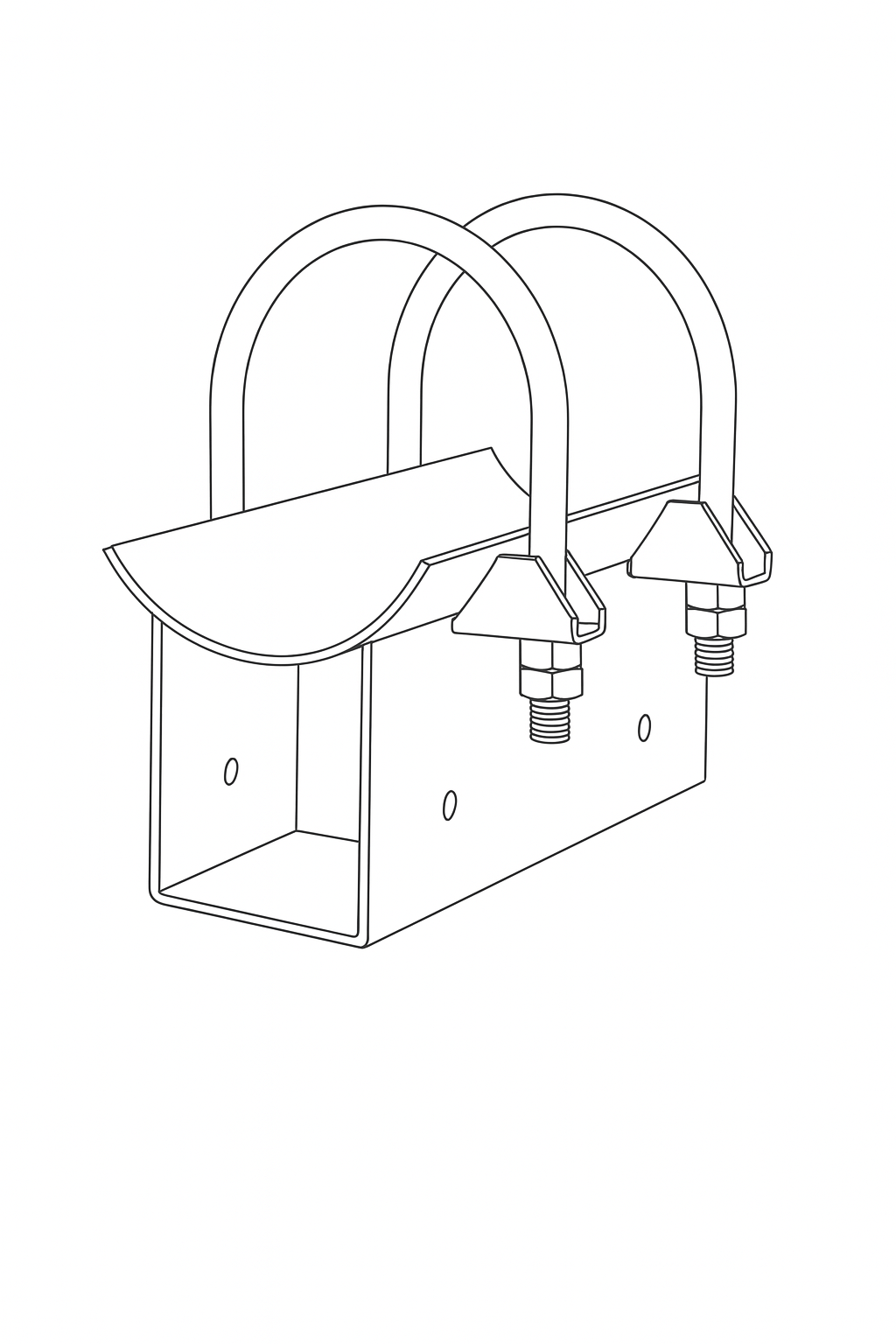

Опора подвижная хомутовая ГОСТ 14911-82

Характеристики металлоконструкции

Наименование:

ОПХ - Опора подвижная хомутовая

ГОСТ:

14911-82

ОСТ:

36-94-83

Унифицированные варианты

Скачать pdf

Обозначение Наружный диаметр, Dн Длина, мм Высота, мм Ширина, мм Масса, кг
Опора подвижная ОПХ1
ОПХ1-70.18 18 70 70 100 0,78
ОПХ1-70.25 25 70 70 100 0,8
ОПХ1-70.32 32 70 70 100 0,9
ОПХ1-70.38 38 70 70 100 0,97
ОПХ1-70.45 45 70 70 100 1
ОПХ1-70.48 48 70 70 100 1,03
ОПХ1-100.18 18 70 100 100 0,9
ОПХ1-100.25 25 70 100 100 0,94
ОПХ1-100.32 32 70 100 100 1,05
ОПХ1-100.38 38 70 100 100 1,1
ОПХ1-100.45 45 70 100 100 1,11
Опора подвижная ОПХ2
ОПХ2-150.57 57 170 150 55 2
ОПХ2-150.76 76 170 150 55 2,1
ОПХ2-150.89 89 170 150 55 2,3
ОПХ2-150.108 108 170 150 100 4
ОПХ2-150.114 114 170 150 100 4
ОПХ2-150.127 127 170 150 100 4
ОПХ2-150.133 133 170 150 100 5
ОПХ2-150.140 140 170 150 100 5
ОПХ2-150.159 159 170 150 100 6,3
ОПХ2-150.165 165 170 150 100 6,3
ОПХ2-150.194 194 170 150 190 8,6
ОПХ2-150.219 219 170 150 190 10,2
ОПХ2-150.273 273 170 150 190 14,3
ОПХ2-150.325 325 220 150 280 21,8
ОПХ2-150.377 377 220 150 280 24,1
ОПХ2-150.426 426 220 150 280 29,4
ОПХ2-150.480 480 220 150 400 32,4
ОПХ2-150.530 530 220 150 400 41,1
ОПХ2-150.630 630 220 150 400 55,6
Опора подвижная ОПХ3
ОПХ3-100.57 57 170 100 55 3,5
ОПХ3-100.76 76 170 100 55 3,8
ОПХ3-100.89 89 170 100 55 4,7
ОПХ3-100.108 108 170 100 100 4,6
ОПХ3-100.114 114 170 100 100 4,6
ОПХ3-100.127 127 170 100 100 4,6
ОПХ3-100.133 133 170 100 100 5,5
ОПХ3-100.140 140 170 100 100 5,5
ОПХ3-100.159 159 170 100 100 7,1
ОПХ3-100.165 165 170 100 100 7,1
ОПХ3-100.194 194 170 100 190 10,6
ОПХ3-100.219 219 170 100 190 10,8
ОПХ3-100.273 273 170 100 190 16,3
ОПХ3-100.325 325 220 100 280 24,4
ОПХ3-100.377 377 220 100 280 29,9
ОПХ3-100.426 426 220 100 280 32,5
ОПХ3-100.480 480 220 100 400 39,2
ОПХ3-100.530 530 220 100 400 42,2
ОПХ3-100.630 630 220 100 400 65,1
ОПХ3-150.57 57 170 150 55 4,4
ОПХ3-150.76 76 170 150 55 4,7
ОПХ3-150.89 89 170 150 55 4,8
ОПХ3-150.108 108 170 150 100 5,9
ОПХ3-150.114 114 170 150 100 5,9
ОПХ3-150.127 127 170 150 100 5,9
ОПХ3-150.133 133 170 150 100 7,3
ОПХ3-150.140 140 170 150 100 7,3
ОПХ3-150.159 159 170 150 100 8,8
ОПХ3-150.165 165 170 150 100 8,8
ОПХ3-150.194 194 170 150 190 12,1
ОПХ3-150.219 219 170 150 190 13,4
ОПХ3-150.273 273 170 150 190 18
ОПХ3-150.325 325 220 150 280 30,8
ОПХ3-150.377 377 220 150 280 33,2
ОПХ3-150.426 426 220 150 280 35,8
ОПХ3-150.480 480 220 150 400 43,4
ОПХ3-150.530 530 220 150 400 46,5
