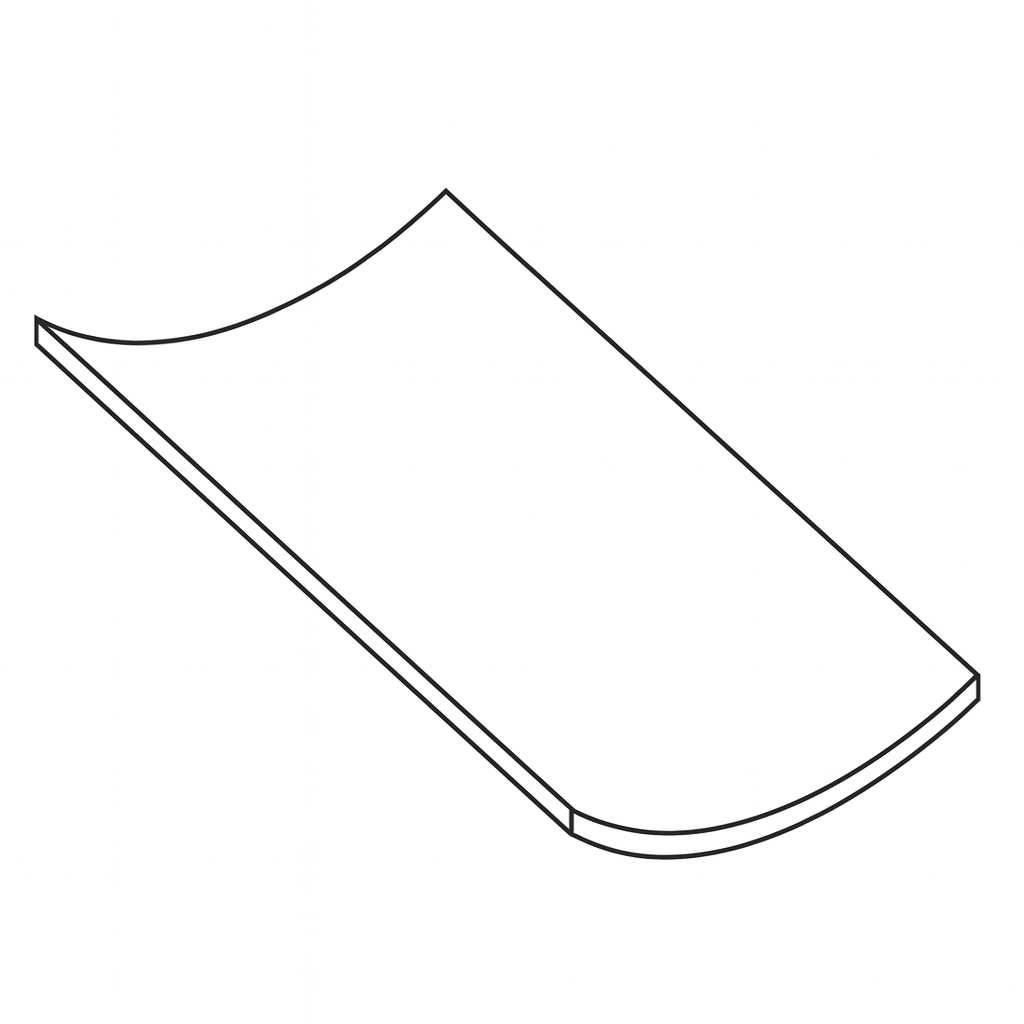

Опора подвижная ОПБ ГОСТ 14911-82

Характеристики металлоконструкции

Наименование:

ОПБ - Опора подвижная

ГОСТ:

14911-82

ОСТ:

36-94-83

Унифицированные варианты

Скачать pdf

Обозначение Наружный диаметр, Dн Длина, мм Ширина, мм Масса, кг Обозначение Наружный диаметр, Dн Длина, мм Ширина, мм Масса, кг
ОПБ1-18 18 50 20 0,03 ОПБ2-18 18 (d,мм = M8) 50 20 0,12
ОПБ1-21,3 21,3 50 20 0,03 ОПБ2-21,3 21,3 (d,мм = M8) 50 20 0,12
ОПБ1-23 23 50 20 0,03 ОПБ2-23 23 (d,мм = M8) 50 20 0,13
ОПБ1-26,8 26,8 50 20 0,03 ОПБ2-26,8 26,8 (d,мм = M8) 50 20 0,13
ОПБ1-32 32 50 20 0,03 ОПБ2-32 32 (d,мм = M10) 50 20 0,12
ОПБ1-33,5 33,5 50 20 0,03 ОПБ2-33,5 33,5 (d,мм = M10) 50 20 0,12
ОПБ1-38 38 50 20 0,02 ОПБ2-38 38 (d,мм = M10) 50 20 0,16
ОПБ1-42,3 42,3 50 20 0,02 ОПБ2-42,3 42,3 (d,мм = M10) 50 20 0,16
ОПБ1-44,5 44,5 50 20 0,02 ОПБ2-44,5 44,5 (d,мм = M10) 50 20 0,19
ОПБ1-45,48 45,48 50 20 0,02 ОПБ2-45,48 45,48 (d,мм = M10) 50 20 0,19
ОПБ1-57 57 50 50 0,06 ОПБ2-57 57 (d,мм = M10) 50 50 0,19
ОПБ1-60 60 50 50 0,06 ОПБ2-60 60 (d,мм = M10) 50 50 0,33
ОПБ1-75,5 75,5 50 50 0,05 ОПБ2-75,5 75,5 (d,мм = M12) 50 50 0,33
ОПБ1-76 76 50 50 0,05 ОПБ2-76 76 (d,мм = M12) 50 50 0,46
ОПБ1-88,5 88,5 100 50 0,12 ОПБ2-88,5 88,5 (d,мм = M12) 100 50 0,46
ОПБ1-89 89 100 50 0,12 ОПБ2-89 89 (d,мм = M12) 100 50 0,52
ОПБ1-108 108 100 50 0,13 ОПБ2-108 108 (d,мм = M12) 100 50 0,56
ОПБ1-114 114 100 50 0,13 ОПБ2-108 114 (d,мм = M12) 100 50 0,55
ОПБ1-133 133 150 100 0,39 ОПБ2-133 133 (d,мм = M16) 150 100 1,21
ОПБ1-159 159 150 100 0,38 ОПБ2-159 159 (d,мм = M16) 150 100 1,32
ОПБ1-194 194 200 100 0,37 ОПБ2-194 194 (d,мм = M16) 200 100 1,45
ОПБ1-219 219 200 100 0,37 ОПБ2-219 219 (d,мм = M20) 200 100 2,29
ОПБ1-273 273 200 200 1,02 ОПБ2-273 273 (d,мм = M20) 200 200 3,81
ОПБ1-325 325 200 200 1 ОПБ2-325 325 (d,мм = M20) 200 200 3,82
ОПБ1-377 377 200 200 1 ОПБ2-377 377 (d,мм = M20) 200 200 4,4
ОПБ1-426 426 200 300 1,6 ОПБ2-426 426 (d,мм = M24)) 200 300 6,65
ОПБ1-480 480 200 350 1,9 ОПБ2-480 480 (d,мм = M24) 200 350 7,9
ОПБ1-530 530 - - 1,9 ОПБ2-530 - - - 8,46
