Опора скользящая Т14

Характеристики металлоконструкции

Наименование:

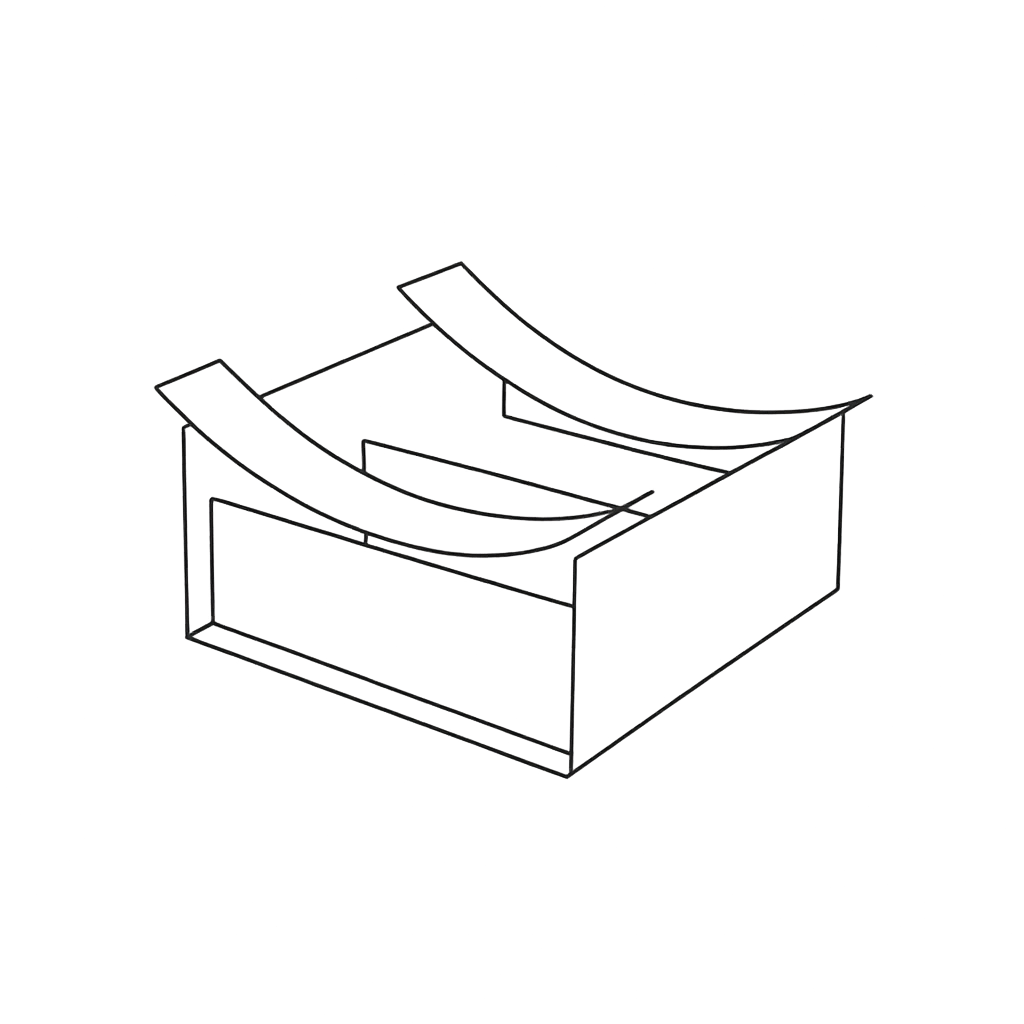

Т14 - Опора скользящая

Серия:

4.903-10

Унифицированные варианты

Скачать pdf

Обозначение Дн Верт. нагр. Высота, Вес, кг
Т14.01 32;38;45 120 100 1,28
Т14.02 32;38;45 120 150 1,74
Т14.03 32;38;45 120 200 2,2
Т14.04 57;76 220 100 1,55
Т14.05 57;76 220 150 2,06
Т14.06 57;76 220 200 2,54
Т14.07 89;108 400 100 1,84
Т14.08 89;108 400 150 2,39
Т14.09 89;108 400 200 2,98
Т14.10 133;159 800 100 2,25
Т14.11 133;159 800 150 2,89
Т14.12 133;159 800 200 3,54
Т14.13 194 2200 100 6,17
Т14.14 194 2200 150 7,8
Т14.15 194 2200 200 9,36
Т14.16 219 2200 100 5,87
Т14.17 219 2200 150 7,48
Т14.18 219 2200 200 9,07
Т14.19 273 2200 100 5,33
Т14.20 273 2200 150 7,2
Т14.21 273 2200 200 8,81
Т14.22 325 7000 100 10,56
Т14.23 325 7000 150 13,28
Т14.24 325 7000 200 15,29
Т14.25 377 7000 100 10,04
Т14.26 377 7000 150 12,73
Т14.27 377 7000 200 15,47
Т14.28 426 7000 100 9,29
Т14.29 426 7000 150 12,04
Т14.30 426 7000 200 14,68
Т14.31 480 12500 100 20,55
Т14.32 480 12500 150 25,45
Т14.33 480 12500 200 30,76
Т14.34 530 12500 100 19,81
Т14.35 530 12500 150 24,76
Т14.36 530 12500 200 29,78
Т14.37 630 12500 100 19,02
Т14.38 630 12500 150 23,96
Т14.39 630 12500 200 29,06
Т14.40 720 22000 100 27,42
Т14.41 720 22000 150 33,41
Т14.42 720 22000 200 39,48
Т14.43 820 22000 100 26,56
Т14.44 820 22000 150 32,56
Т14.45 820 22000 200 38,6
Т14.46 920 36000 100 33,85
Т14.47 920 36000 150 41,76
Т14.48 920 36000 200 50,02
Т14.49 1020 36000 100 50,45
Т14.50 1020 36000 150 60,87
Т14.51 1020 36000 200 71,59
Т14.52 1220 48000 100 52,29
Т14.53 1220 48000 150 62,71
Т14.54 1220 48000 200 73,15
Т14.55 1420 60000 100 62,36
Т14.56 1420 60000 150 75,24
Т14.57 1420 60000 200 88,58
