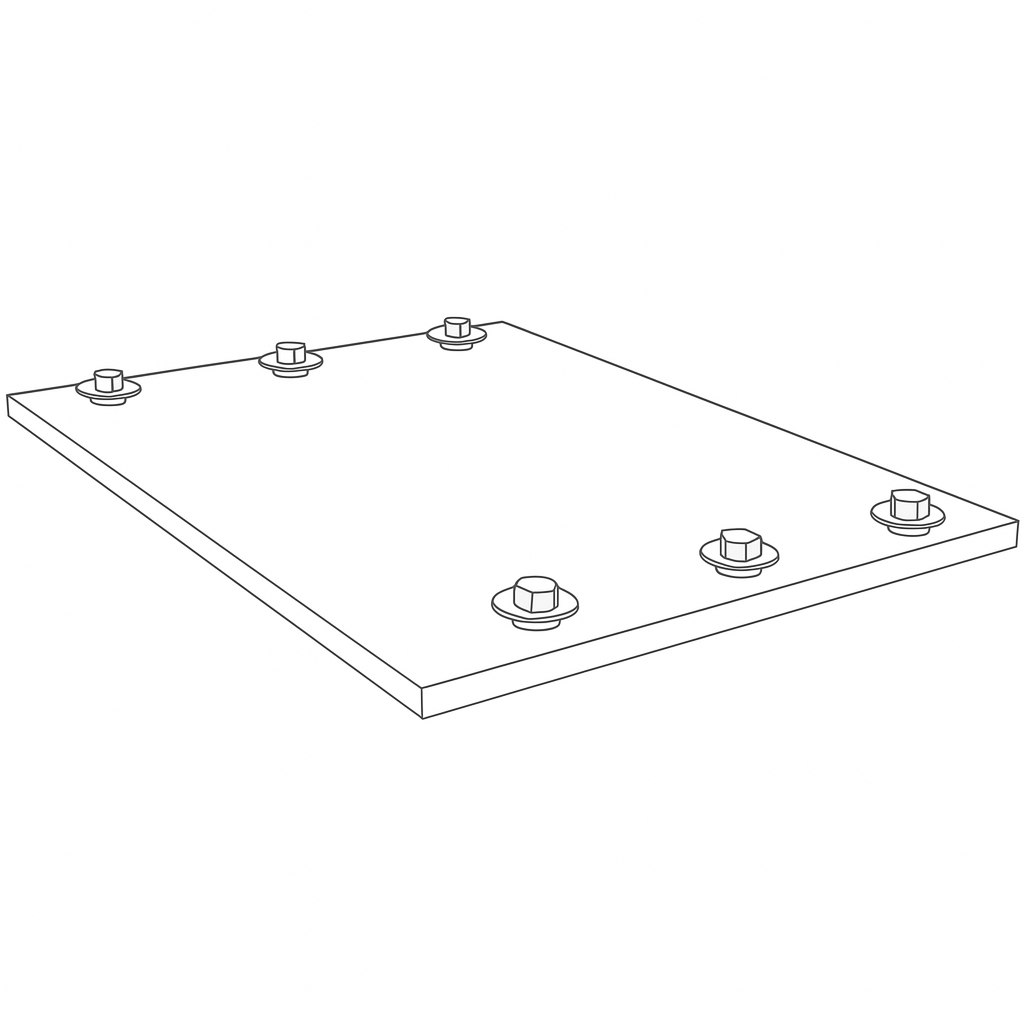

Плита опорная с диэлектрической прокладкой Т43 (аналог ТС-632000)

Характеристики металлоконструкции

Наименование:

Т43 - Плита опорная с диэлектрической прокладкой (аналог ТС-632.000)

Серия:

4.903-10

Унифицированные варианты

Скачать pdf

Обозначение Наружный диаметр, dн Высота, мм Длина, мм Ширина, мм Масса, кг
Т43.01 32, 38, 45 16 160 50 0,44
Т43.02 32, 38, 45 16 330 50 0,88
Т43.03 57, 76 16 160 70 0,61
Т43.04 57, 76 16 330 70 1,21
Т43.05 89, 108 16 160 90 0,77
Т43.06 89, 108 16 330 90 1,66
Т43.07 133, 159 16 160 120 1,01
Т43.08 133, 159 16 330 120 2,06
Т43.09 194 16 170 170 1,99
Т43.10 194 16 340 170 3,92
Т43.11 194 16 680 170 7,78
Т43.12 219 16 170 170 1,99
Т43.13 219 16 340 170 3,92
Т43.14 219 16 680 170 7,78
Т43.15 273 16 170 170 1,99
Т43.16 273 16 340 170 3,92
Т43.17 273 16 680 170 7,78
Т43.18 325 16 170 270 3,19
Т43.19 325 16 340 270 6,23
Т43.20 325 16 680 270 12,37
Т43.21 377 16 170 270 3,19
Т43.22 377 16 340 270 6,23
Т43.23 377 16 680 270 12,37
Т43.24 426 16 170 270 3,19
Т43.25 426 16 340 270 6,23
Т43.26 426 16 680 270 12,37
Т43.27 480 16 170 360 4,21
Т43.28 480 16 340 360 8,29
Т43.29 480 16 680 360 16,46
Т43.30 530 16 170 360 4,21
Т43.31 530 16 340 360 8,29
Т43.32 530 16 680 360 16,46
Т43.33 630 16 170 360 4,21
Т43.34 630 16 340 360 8,29
Т43.35 630 16 680 360 16,46
Т43.36 720 30 340 480 14,28
Т43.37 720 30 680 480 27,74
Т43.38 820 30 340 480 14,28
Т43.39 820 30 680 480 27,74
Т43.40 920 30 340 480 14,28
Т43.41 920 30 680 480 27,74
Т43.42 1020 30 340 670 19,61
Т43.43 1020 30 680 670 38,3
Т43.44 1220 30 340 670 19,62
Т43.45 1220 30 680 670 38,41
Т43.46 1420 30 340 670 19,62
Т43.47 1420 30 680 670 38,41
Т43.48 1420 30 340 670 19,62
Т43.49 1420 30 680 670 38,41
