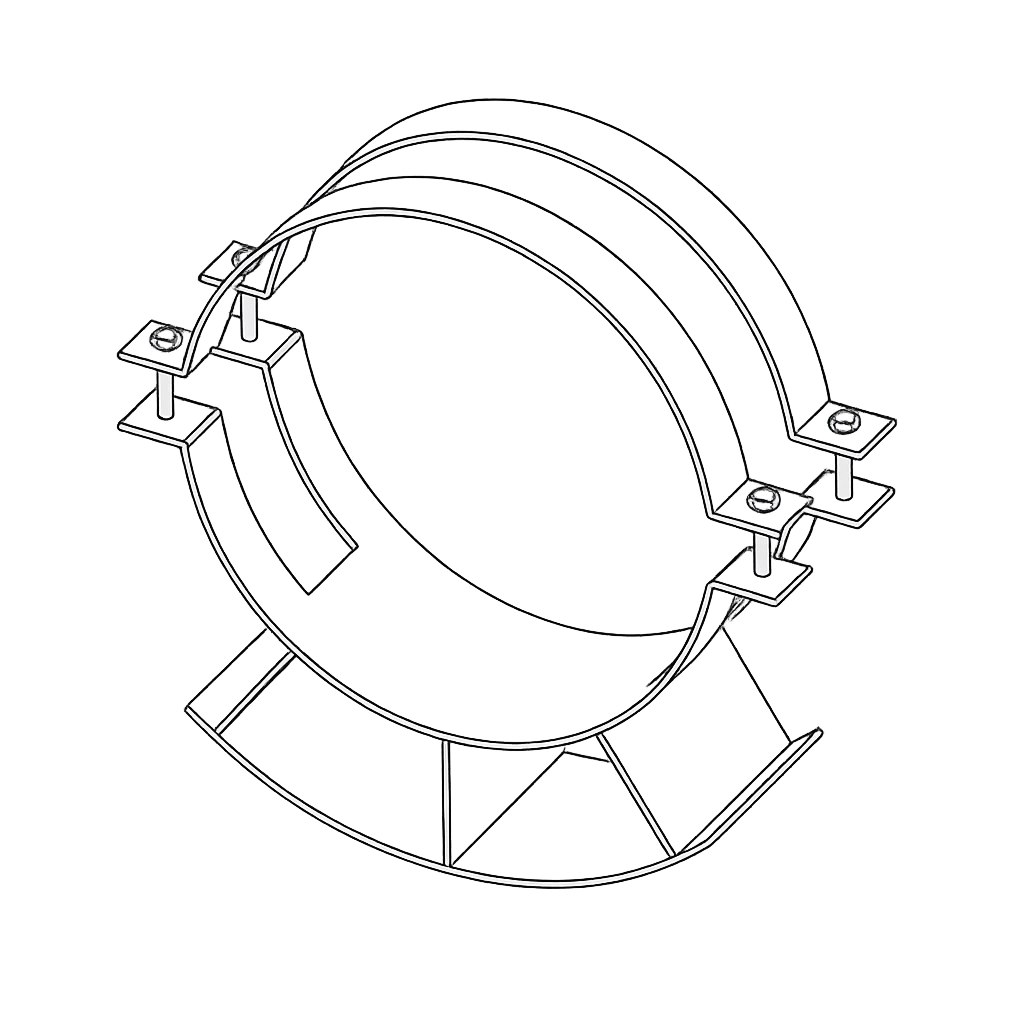

РД-001.003.04 Опоры скользящие
Характеристики металлоконструкции
Унифицированные варианты
Скачать pdf
| Наименование опор | Опора бугельная ОПБ | Опора хомутовая ОПХ |
| Диаметр трубы Ду (мин), мм | 377 | 33,5 |
| Диаметр трубы Ду (макс), мм | 1020 | 426 |
| Диаметр ППУ изоляции (мин), мм | 462 | 121 |
| Диаметр ППУ изоляции (макс), мм | 1160 | 514 |
| Тип | D тр./D из.мм | Масса кг. |
| 010.ОПБ-350-42,5 | 377/462 | 38,1 |
| 010.ОПБ-350-68,5 | 377/514 | 42,0 |
| 010.ОПБ-400-44 | 426/514 | 42,0 |
| 010.ОПБ-500-60 | 530/650 | 53,0 |
| 010.ОПБ-500-70 | 530/670 | 51,0 |
| 010.ОПБ-600-70 | 630/750 | 66,4 |
| 010.ОПБ-700-70 | 720/860 | 68,5 |
| 010.ОПБ-800-70 | 820/960 | 117,9 |
| 010.ОПБ-900-70 | 920/1060 | 156,5 |
| 010.ОПБ-1000-70 | 1020/1160 | 171,8 |
| 010.ОПХ-25-43 | 33,5/121 | 2,40 |
| 010.ОПХ-32-39 | 42,3/121 | 2,40 |
| 010.ОПХ-40-36,5 | 48/121 | 2,40 |
| 010.ОПХ-50-35,0 | 57/150 | 2,70 |
| 010.ОПХ-65-37 | 76/150 | 2,70 |
| 010.ОПХ-80-45,5 | 89/180 | 3,10 |
| 010.ОПХ-100-36 | 108/180 | 3,10 |
| 010.ОПХ-125-36 | 133/205 | 3,30 |
| 010.ОПХ-160-49 | 159/257 | 5,50 |
| 010.ОПХ-200-45 | 219/309 | 7,40 |
| 010.ОПХ-250-43 | 273/359 | 9,40 |
| 010.ОПХ-300-43,5 | 325/412 | 10,60 |
| 010.ОПХ-400.00.000 | 426/514 | 33,00 |
