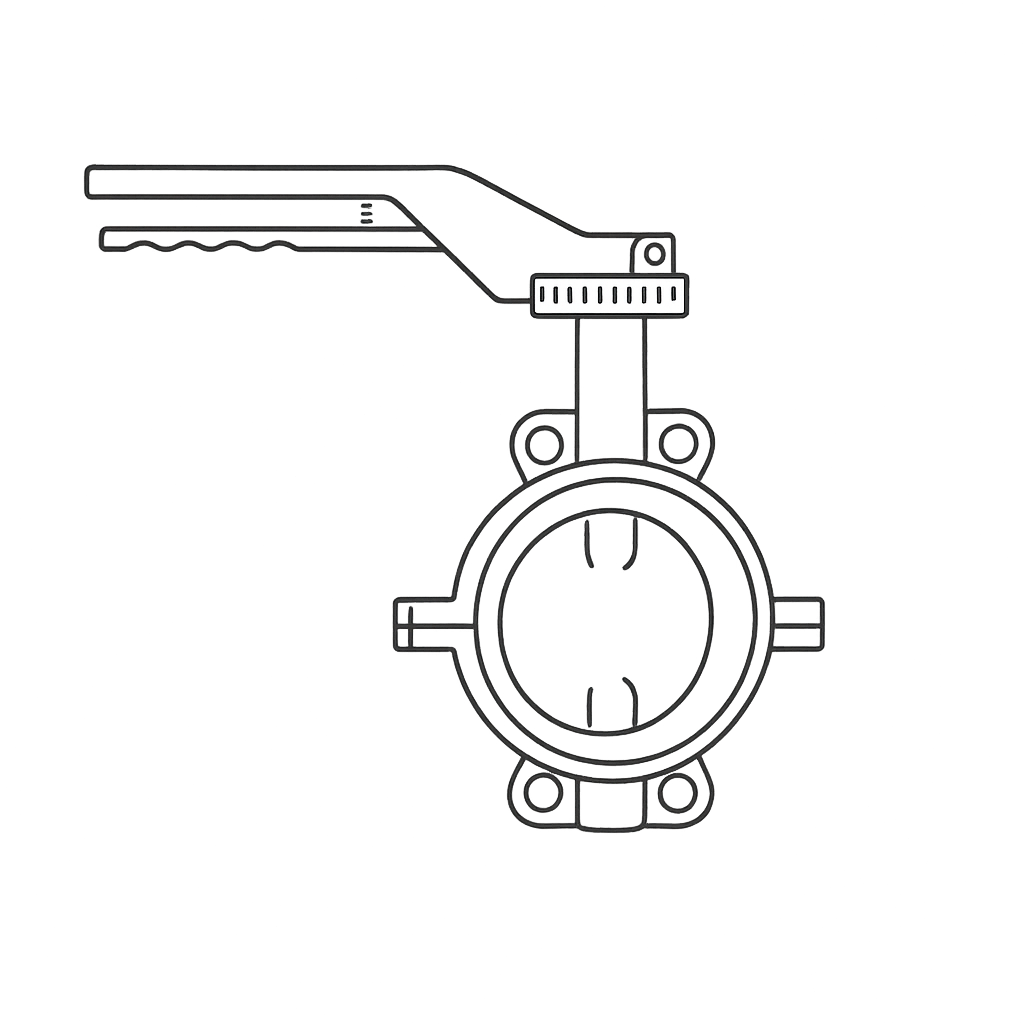

Затворы дисковые поворотные
Характеристики металлоконструкции
Тип присоединения:
межфланцевое с гладкими проушинами, под приварку, фланцевое
Тип затвора:
с двойным эксцентриситетом, с симметричным диском и мягкой манжетой, с симметричным диском и уплотнением из эластомера, с тройным эксцентриситетом, с футерованным диском и корпусом
Направление подачи рабочей среды:
двустороннее, одностороннее
Тип привода:
редукторный, ручной (рычаг, маховик)
DN (условный проход), мм:
40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400
PN (номинальное давление), кгс/см²:
10, 16, 25, 40, 63, 100
Материал уплотнения:
EPDM, NBR, PTFE, PTFE+SS, Silicon, VITON, коррозионностойкая сталь (металл по металлу), коррозионностойкая сталь + графит
Материал корпуса:
высокопрочный чугун GGG40, ковкий чугун GG25, коррозионностойкая сталь CF8, коррозионностойкая сталь с содержанием молибдена CF8M, углеродистая сталь 20Л, хладостойкая сталь 20ГЛ
Материал диска:
высокопрочный чугун GGG40, коррозионностойкая сталь CF8, коррозионностойкая сталь CF8M, углеродистая сталь 20Л, хладостойкая сталь 20ГЛ
Скачать pdf
Дисковые поворотные затворы — это вид трубопроводной арматуры, предназначенный для регулирования и перекрытия потока жидкостей, газов и других рабочих сред. Они состоят из вращающегося диска, который при повороте на 90° полностью открывает или закрывает проход.
Затворы отличаются компактностью, малым гидравлическим сопротивлением, простотой монтажа и обслуживания. Они применяются в системах водоснабжения, теплосетях, вентиляции, нефтегазовой и химической промышленности. В зависимости от конструкции и материалов могут использоваться в агрессивных средах, при высоких давлениях и температурах.
Применение:
✔ Водоснабжение и водоотведение
✔ Тепловые сети и системы вентиляции
✔ Нефтегазовая и химическая промышленность
✔ Пищевая и фармацевтическая отрасли (с коррозионностойкими материалами)
Преимущества:
✔ Компактность и малый вес
✔ Быстрое перекрытие потока (поворот на 90°)
✔ Минимальные гидравлические потери
✔ Различные варианты уплотнений для разных сред
✔ Долгий срок службы
