Сварная двутавровая балка

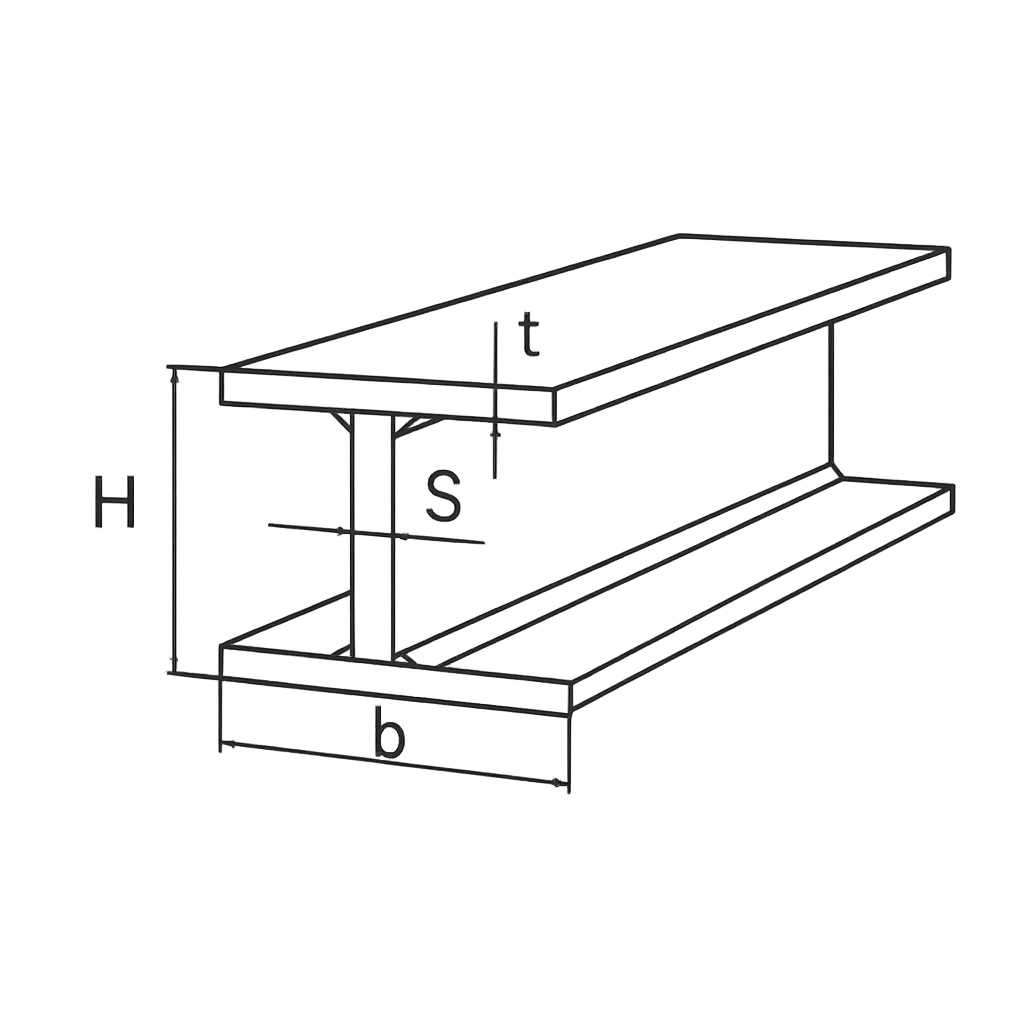

Характеристики металлоконструкции
Высота двутавра:
до 15 м
Ширина полки:
до 600 мм
Толщина полки:
до 40 мм
Толщина стенки:
до 30 мм
Радиус сопряжения:
до 28
Марка:
09Г2С, 09Г2С-12, 09Г2С-15, Ст3
ГОСТ, ОСТ, ТУ:
ГОСТ 26020-83, АСЧМ20-93
Артикул: 200600
| Наименование | Высота двутавра | Ширина полки | Толщина полки | Толщина стенки | Радиус сопряжения | Марка |
| Двутавровая балка 30Б2 | 300 | 150 | 10 | 8 | 15 | 30Б2 |
| Двутавровая балка 35Б1 | 346 | 174 | 10 | 6 | 18 | 35Б1 |
| Двутавровая балка 35Б2 | 350 | 175 | 12 | 8 | 18 | 35Б2 |
| Двутавровая балка 40Б1 | 396 | 199 | 12 | 8 | 21 | 40Б1 |
| Двутавровая балка 40Б2 | 400 | 200 | 14 | 8 | 21 | 40Б2 |
| Двутавровая балка 45Б1 | 446 | 199 | 12 | 8 | 21 | 45Б1 |
| Двутавровая балка 45Б2 | 450 | 200 | 14 | 10 | 21 | 45Б2 |
| Двутавровая балка 50Б1 | 492 | 199 | 12 | 10 | 21 | 50Б1 |
| Двутавровая балка 50Б2 | 496 | 199 | 14 | 10 | 21 | 50Б2 |
| Двутавровая балка 55Б1 | 543 | 220 | 14 | 10 | 24 | 55Б1 |
| Двутавровая балка 55Б2 | 547 | 220 | 16 | 10 | 24 | 55Б2 |
| Двутавровая балка 60Б1 | 596 | 199 | 16 | 10 | 24 | 60Б1 |
| Двутавровая балка 60Б2 | 600 | 200 | 18 | 12 | 24 | 60Б2 |
| Двутавровая балка 70Б1 | 691 | 260 | 16 | 12 | 24 | 70Б1 |
| Двутавровая балка 70Б2 | 697 | 260 | 20 | 14 | 24 | 70Б2 |
| Двутавровая балка 80Б1 | 791 | 280 | 18 | 14 | 26 | 80Б1 |
| Двутавровая балка 80Б2 | 798 | 280 | 22 | 14 | 26 | 80Б2 |
| Двутавровая балка 90Б1 | 893 | 300 | 20 | 16 | 30 | 90Б1 |
| Двутавровая балка 90Б2 | 900 | 300 | 22 | 16 | 30 | 90Б2 |
| Двутавровая балка 100Б2 | 998 | 320 | 25 | 18 | 30 | 100Б2 |
| Двутавровая балка 100Б3 | 1006 | 320 | 30 | 18 | 30 | 100Б3 |
| Двутавровая балка 100Б4 | 1013 | 320 | 30 | 20 | 30 | 100Б4 |
| Двутавровая балка 20Ш1 | 194 | 150 | 10 | 6 | 13 | 20Ш1 |
| Двутавровая балка 23Ш1 | 226 | 155 | 10 | 8 | 14 | 23Ш1 |
| Двутавровая балка 26Ш1 | 251 | 180 | 10 | 8 | 16 | 26Ш1 |
| Двутавровая балка 26Ш2 | 255 | 180 | 12 | 8 | 16 | 26Ш2 |
| Двутавровая балка 30Ш1 | 294 | 200 | 12 | 8 | 18 | 30Ш1 |
| Двутавровая балка 30Ш2 | 300 | 201 | 16 | 10 | 18 | 30Ш2 |
| Двутавровая балка 30Ш3 | 299 | 200 | 16 | 10 | 18 | 30Ш3 |
| Двутавровая балка 35Ш1 | 334 | 249 | 12 | 8 | 20 | 35Ш1 |
| Двутавровая балка 35Ш2 | 340 | 250 | 14 | 10 | 20 | 35Ш2 |
| Двутавровая балка 35Ш3 | 345 | 250 | 16 | 12 | 20 | 35Ш3 |
| Двутавровая балка 40Ш1 | 383 | 299 | 14 | 10 | 22 | 40Ш1 |
| Двутавровая балка 40Ш2 | 390 | 300 | 16 | 10 | 22 | 40Ш2 |
| Двутавровая балка 40Ш3 | 396 | 300 | 18 | 14 | 22 | 40Ш3 |
| Двутавровая балка 50Ш1 | 482 | 300 | 16 | 12 | 26 | 50Ш1 |
| Двутавровая балка 50Ш2 | 487 | 300 | 18 | 16 | 26 | 50Ш2 |
| Двутавровая балка 50Ш3 | 493 | 300 | 22 | 16 | 26 | 50Ш3 |
| Двутавровая балка 50Ш4 | 499 | 300 | 25 | 18 | 26 | 50Ш4 |
| Двутавровая балка 60Ш1 | 582 | 300 | 18 | 12 | 28 | 60Ш1 |
| Двутавровая балка 60Ш2 | 589 | 300 | 22 | 16 | 28 | 60Ш2 |
| Двутавровая балка 60ШЗ | 597 | 300 | 25 | 18 | 28 | 60ШЗ |
| Двутавровая балка 60Ш4 | 605 | 300 | 30 | 20 | 28 | 60Ш4 |
| Двутавровая балка 70Ш1 | 692 | 300 | 20 | 14 | 30 | 70Ш1 |
| Двутавровая балка 70Ш2 | 698 | 300 | 25 | 16 | 30 | 70Ш2 |
| Двутавровая балка 70ШЗ | 707 | 300 | 30 | 18 | 30 | 70ШЗ |
| Двутавровая балка 70Ш4 | 715 | 300 | 30 | 22 | 30 | 70Ш4 |
| Двутавровая балка 70Ш5 | 725 | 300 | 40 | 22 | 30 | 70Ш5 |
| Двутавровая балка 20K1 | 196 | 199 | 10 | 8 | 13 | 20K1 |
| Двутавровая балка 20K2 | 200 | 200 | 12 | 8 | 13 | 20K2 |
| Двутавровая балка 23K1 | 227 | 240 | 12 | 8 | 14 | 23K1 |
| Двутавровая балка 23K2 | 230 | 240 | 12 | 8 | 14 | 23K2 |
| Двутавровая балка 26K1 | 255 | 260 | 12 | 8 | 16 | 26K1 |
| Двутавровая балка 26K2 | 258 | 260 | 14 | 10 | 16 | 26K2 |
| Двутавровая балка 26K3 | 262 | 260 | 16 | 10 | 16 | 26K3 |
| Двутавровая балка 30K1 | 298 | 299 | 14 | 10 | 18 | 30K1 |
| Двутавровая балка 30K2 | 300 | 300 | 16 | 10 | 18 | 30K2 |
| Двутавровая балка 35К1 | 342 | 348 | 16 | 10 | 20 | 35К1 |
| Двутавровая балка 35К2 | 350 | 350 | 20 | 12 | 20 | 35К2 |
| Двутавровая балка 35K3 | 353 | 350 | 20 | 14 | 20 | 35K3 |
| Двутавровая балка 40К1 | 394 | 398 | 18 | 12 | 22 | 40К1 |
| Двутавровая балка 40К2 | 400 | 400 | 22 | 14 | 22 | 40К2 |
| Двутавровая балка 40K3 | 406 | 403 | 25 | 16 | 22 | 40K3 |
| Двутавровая балка 40К4 | 414 | 405 | 30 | 18 | 22 | 40К4 |
| Двутавровая балка 40К5 | 429 | 400 | 40 | 25 | 22 | 40К5 |
| Двутавровая балка 30Б2 | 300 | 150 | 8 | 10 | 41,5 | 30Б2 |
| Двутавровая балка 100Б1 | 990 | 320 | 22 | 16 | 100Б1 | |
| Двутавровая балка 25К1 | 246 | 249 | 12 | 8 | 25К1 | |
| Двутавровая балка 25К2 | 250 | 250 | 14 | 10 | 25К2 | |
| Двутавровая балка 25К3 | 253 | 251 | 16 | 10 | 25К3 | |
| Двутавровая балка 30К3 | 300 | 305 | 18 | 12 | 30К3 | |
| Двутавровая балка 25Ш1 | 244 | 175 | 12 | 8 | 25Ш1 | |
| Двутавровая балка 45Ш1 | 440 | 300 | 18 | 12 | 45Ш1 | |
| Двутавровая балка 30Б1 | 296 | 140 | 8,5 | 5,8 | 15 | 30Б1 |
| Двутавровая балка 30Б2 | 299 | 140 | 10 | 6 | 15 | 30Б2 |
| Двутавровая балка 35Б1 | 346 | 155 | 8,5 | 6,2 | 18 | 35Б1 |
| Двутавровая балка 35Б2 | 349 | 155 | 10 | 6,5 | 18 | 35Б2 |
| Двутавровая балка 40Б1 | 392 | 165 | 9,5 | 7 | 21 | 40Б1 |
| Двутавровая балка 40Б2 | 396 | 165 | 12 | 7,5 | 21 | 40Б2 |
| Двутавровая балка 45Б1 | 443 | 180 | 11 | 7,8 | 21 | 45Б1 |
| Двутавровая балка 45Б2 | 447 | 180 | 13 | 8,4 | 21 | 45Б2 |
| Двутавровая балка 50Б1 | 492 | 200 | 12 | 8,8 | 21 | 50Б1 |
| Двутавровая балка 50Б2 | 496 | 200 | 14 | 9,2 | 21 | 50Б2 |
| Двутавровая балка 55Б1 | 543 | 220 | 14 | 9,5 | 24 | 55Б1 |
| Двутавровая балка 55Б2 | 547 | 220 | 16 | 10 | 24 | 55Б2 |
| Двутавровая балка 60Б1 | 593 | 230 | 16 | 11 | 24 | 60Б1 |
| Двутавровая балка 60Б2 | 597 | 230 | 18 | 11 | 24 | 60Б2 |
| Двутавровая балка 70Б1 | 691 | 260 | 16 | 12 | 24 | 70Б1 |
| Двутавровая балка 70Б2 | 697 | 260 | 19 | 13 | 24 | 70Б2 |
| Двутавровая балка 80Б1 | 791 | 280 | 17 | 14 | 26 | 80Б1 |
| Двутавровая балка 80Б2 | 798 | 280 | 21 | 14 | 26 | 80Б2 |
| Двутавровая балка 90Б1 | 893 | 300 | 19 | 15 | 30 | 90Б1 |
| Двутавровая балка 90Б2 | 900 | 300 | 22 | 16 | 30 | 90Б2 |
| Двутавровая балка 100Б2 | 998 | 320 | 25 | 17 | 30 | 100Б2 |
| Двутавровая балка 100Б3 | 1006 | 320 | 29 | 18 | 30 | 100Б3 |
| Двутавровая балка 100Б4 | 1013 | 320 | 33 | 20 | 30 | 100Б4 |
| Двутавровая балка 100Б1 | 990 | 320 | 21 | 16 | 100Б1 | |
| Двутавровая балка 20Ш1 | 193 | 150 | 9 | 6 | 13 | 20Ш1 |
| Двутавровая балка 23Ш1 | 226 | 155 | 10 | 6,5 | 14 | 23Ш1 |
| Двутавровая балка 26Ш1 | 251 | 180 | 10 | 7 | 16 | 26Ш1 |
| Двутавровая балка 26Ш2 | 255 | 180 | 12 | 7,5 | 16 | 26Ш2 |
| Двутавровая балка 30Ш1 | 291 | 200 | 11 | 8 | 18 | 30Ш1 |
| Двутавровая балка 30Ш2 | 295 | 200 | 13 | 8,5 | 18 | 30Ш2 |
| Двутавровая балка 30Ш3 | 299 | 200 | 15 | 9 | 18 | 30Ш3 |
| Двутавровая балка 35Ш1 | 338 | 250 | 13 | 9,5 | 20 | 35Ш1 |
| Двутавровая балка 35Ш2 | 341 | 250 | 14 | 10 | 20 | 35Ш2 |
| Двутавровая балка 35Ш3 | 345 | 250 | 16 | 11 | 20 | 35Ш3 |
| Двутавровая балка 40Ш1 | 388 | 300 | 14 | 9,5 | 22 | 40Ш1 |
| Двутавровая балка 40Ш2 | 392 | 300 | 16 | 12 | 22 | 40Ш2 |
| Двутавровая балка 40Ш3 | 396 | 300 | 18 | 13 | 22 | 40Ш3 |
| Двутавровая балка 50Ш1 | 484 | 300 | 15 | 11 | 26 | 50Ш1 |
| Двутавровая балка 50Ш2 | 489 | 300 | 18 | 15 | 26 | 50Ш2 |
| Двутавровая балка 50Ш3 | 495 | 300 | 21 | 16 | 26 | 50Ш3 |
| Двутавровая балка 50Ш4 | 501 | 300 | 24 | 17 | 26 | 50Ш4 |
| Двутавровая балка 60Ш1 | 580 | 320 | 17 | 12 | 28 | 60Ш1 |
| Двутавровая балка 60Ш2 | 587 | 320 | 21 | 16 | 28 | 60Ш2 |
| Двутавровая балка 60ШЗ | 595 | 320 | 25 | 18 | 28 | 60ШЗ |
| Двутавровая балка 60Ш4 | 603 | 320 | 29 | 20 | 28 | 60Ш4 |
| Двутавровая балка 70Ш1 | 683 | 320 | 19 | 14 | 30 | 70Ш1 |
| Двутавровая балка 70Ш2 | 691 | 320 | 23 | 15 | 30 | 70Ш2 |
| Двутавровая балка 70ШЗ | 700 | 320 | 28 | 18 | 30 | 70ШЗ |
| Двутавровая балка 70Ш4 | 708 | 320 | 32 | 21 | 30 | 70Ш4 |
| Двутавровая балка 70Ш5 | 718 | 320 | 37 | 23 | 30 | 70Ш5 |
| Двутавровая балка 20K1 | 195 | 200 | 10 | 6,5 | 13 | 20K1 |
| Двутавровая балка 20K2 | 198 | 200 | 12 | 7 | 13 | 20K2 |
| Двутавровая балка 23K1 | 227 | 240 | 11 | 7 | 14 | 23K1 |
| Двутавровая балка 23K2 | 230 | 240 | 12 | 8 | 14 | 23K2 |
| Двутавровая балка 26K1 | 255 | 260 | 12 | 8 | 16 | 26K1 |
| Двутавровая балка 26K2 | 258 | 260 | 14 | 9 | 16 | 26K2 |
| Двутавровая балка 26K3 | 262 | 260 | 16 | 10 | 16 | 26K3 |
| Двутавровая балка 30K1 | 296 | 300 | 14 | 9 | 18 | 30K1 |
| Двутавровая балка 30K2 | 300 | 300 | 16 | 10 | 18 | 30K2 |
| Двутавровая балка 30К3 | 304 | 300 | 18 | 12 | 30К3 | |
| Двутавровая балка 35К1 | 343 | 350 | 15 | 10 | 20 | 35К1 |
| Двутавровая балка 35К2 | 348 | 350 | 18 | 11 | 20 | 35К2 |
| Двутавровая балка 35K3 | 353 | 350 | 20 | 13 | 20 | 35K3 |
| Двутавровая балка 40К1 | 393 | 400 | 17 | 11 | 22 | 40К1 |
| Двутавровая балка 40К2 | 400 | 400 | 20 | 13 | 22 | 40К2 |
| Двутавровая балка 40K3 | 409 | 400 | 25 | 16 | 22 | 40K3 |
| Двутавровая балка 40К4 | 419 | 400 | 30 | 19 | 22 | 40К4 |
| Двутавровая балка 40К5 | 431 | 400 | 36 | 23 | 22 | 40К5 |
| Двутавровая балка 30Б1 | 298 | 149 | 8 | 5,5 | 13 | 30Б1 |
| Двутавровая балка 30Б1 | 298 | 149 | 8 | 5,5 | 13 | 30Б1 |
| Двутавровая балка 30Б2 | 300 | 150 | 9 | 6,5 | 13 | 30Б2 |
| Двутавровая балка 35Б1 | 346 | 174 | 9 | 6 | 14 | 35Б1 |
| Двутавровая балка 35Б2 | 350 | 175 | 11 | 7 | 14 | 35Б2 |
| Двутавровая балка 40Б1 | 396 | 199 | 11 | 7 | 16 | 40Б1 |
| Двутавровая балка 40Б2 | 400 | 200 | 13 | 8 | 16 | 40Б2 |
| Двутавровая балка 45Б1 | 446 | 199 | 12 | 8 | 18 | 45Б1 |
| Двутавровая балка 45Б2 | 450 | 200 | 14 | 9 | 18 | 45Б2 |
| Двутавровая балка 50Б1 | 492 | 199 | 12 | 8,8 | 20 | 50Б1 |
| Двутавровая балка 50Б2 | 496 | 199 | 14 | 9 | 20 | 50Б2 |
| Двутавровая балка 55Б1 | 543 | 220 | 13,5 | 9,5 | 24 | 55Б1 |
| Двутавровая балка 55Б2 | 547 | 220 | 15,5 | 10 | 24 | 55Б2 |
| Двутавровая балка 60Б1 | 596 | 199 | 15 | 10 | 22 | 60Б1 |
| Двутавровая балка 60Б2 | 600 | 200 | 17 | 11 | 22 | 60Б2 |
| Двутавровая балка 70Б1 | 691 | 260 | 15,5 | 12 | 24 | 70Б1 |
| Двутавровая балка 70Б2 | 697 | 260 | 18,5 | 12,5 | 24 | 70Б2 |
| Двутавровая балка 20Ш1 | 194 | 150 | 9 | 6 | 13 | 20Ш1 |
| Двутавровая балка 25Ш1 | 244 | 175 | 11 | 7 | 16 | 25Ш1 |
| Двутавровая балка 30Ш1 | 294 | 200 | 12 | 8 | 18 | 30Ш1 |
| Двутавровая балка 30Ш2 | 300 | 201 | 15 | 9 | 18 | 30Ш2 |
| Двутавровая балка 35Ш1 | 334 | 249 | 11 | 8 | 20 | 35Ш1 |
| Двутавровая балка 35Ш2 | 340 | 250 | 14 | 9 | 20 | 35Ш2 |
| Двутавровая балка 40Ш1 | 383 | 299 | 12,5 | 9,5 | 22 | 40Ш1 |
| Двутавровая балка 40Ш2 | 390 | 300 | 16 | 10 | 22 | 40Ш2 |
| Двутавровая балка 45Ш1 | 440 | 300 | 18 | 11 | 24 | 45Ш1 |
| Двутавровая балка 50Ш1 | 482 | 300 | 15 | 11 | 26 | 50Ш1 |
| Двутавровая балка 50Ш2 | 487 | 300 | 17,5 | 14,5 | 26 | 50Ш2 |
| Двутавровая балка 50Ш3 | 493 | 300 | 20,5 | 15,5 | 26 | 50Ш3 |
| Двутавровая балка 50Ш4 | 499 | 300 | 23,5 | 16,5 | 26 | 50Ш4 |
| Двутавровая балка 60Ш1 | 582 | 300 | 17 | 12 | 28 | 60Ш1 |
| Двутавровая балка 60Ш2 | 589 | 300 | 20,5 | 16 | 28 | 60Ш2 |
| Двутавровая балка 60ШЗ | 597 | 300 | 24,5 | 18 | 28 | 60ШЗ |
| Двутавровая балка 60Ш4 | 605 | 300 | 28,5 | 20 | 28 | 60Ш4 |
| Двутавровая балка 70Ш1 | 692 | 300 | 20 | 13 | 28 | 70Ш1 |
| Двутавровая балка 70Ш2 | 698 | 300 | 23 | 15 | 28 | 70Ш2 |
| Двутавровая балка 70ШЗ | 707 | 300 | 27,5 | 18 | 28 | 70ШЗ |
| Двутавровая балка 70Ш4 | 715 | 300 | 31,5 | 20,5 | 28 | 70Ш4 |
| Двутавровая балка 70Ш5 | 725 | 300 | 36,5 | 23 | 28 | 70Ш5 |
| Двутавровая балка 20K1 | 196 | 199 | 10 | 6,5 | 13 | 20K1 |
| Двутавровая балка 20K2 | 200 | 200 | 12 | 8 | 13 | 20K2 |
| Двутавровая балка 25К1 | 246 | 249 | 12 | 8 | 16 | 25К1 |
| Двутавровая балка 25К2 | 250 | 250 | 14 | 9 | 16 | 25К2 |
| Двутавровая балка 25К3 | 253 | 251 | 15,5 | 10 | 16 | 25К3 |
| Двутавровая балка 30K1 | 298 | 299 | 14 | 9 | 18 | 30K1 |
| Двутавровая балка 30K2 | 300 | 300 | 15 | 10 | 18 | 30K2 |
| Двутавровая балка 30К3 | 300 | 305 | 15 | 15 | 18 | 30К3 |
| Двутавровая балка 35К1 | 342 | 348 | 15 | 10 | 20 | 35К1 |
| Двутавровая балка 35К2 | 350 | 350 | 19 | 12 | 20 | 35К2 |
| Двутавровая балка 40К1 | 394 | 398 | 18 | 11 | 22 | 40К1 |
| Двутавровая балка 40К2 | 400 | 400 | 21 | 13 | 22 | 40К2 |
| Двутавровая балка 40K3 | 406 | 403 | 24 | 16 | 22 | 40K3 |
| Двутавровая балка 40К4 | 414 | 405 | 28 | 18 | 22 | 40К4 |
| Двутавровая балка 40К5 | 429 | 400 | 35,5 | 23 | 22 | 40К5 |
