Опора несиловая граненая НПГ, НФГ

Характеристики металлоконструкции

Масса опоры, кг:

от 26 до 428

P, кг:

до 150

Ф2, Ф4

H(мм):

от 4000 до 19000

h(мм):

1000, 1250, 1500, 2000, 3000

Db(мм):

60, 75, 100

Dh(мм):

от 108 до 308

S(мм):

3, 4

Унифицированные варианты

Скачать pdf

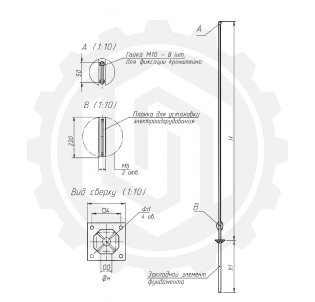

Наименование опоры	Масса опоры, кг *	P, кг	K	Размеры, мм (смотри схему опоры)
Наименование опоры	Масса опоры, кг *	P, кг	K	H	h	Db	Dh	S
НПГ-3/4,0-02-ц	26	до 60	Ф2	4000	1000	60	108	3
НПГ-4/5,0-02-ц	33	до 60	Ф2	5000	1000	60	120	3
НПГ-5/6,25-02-ц	69	до 80	Ф2	6250	1250	75	114	4
НПГ-6/7,25-02-ц	83	до 80	Ф2	6250	1250	75	155	4
НПГ-7/8,5-02-ц	106	до 150	Ф2	8500	1500	75	169	4
НПГ-8/9,5-02-ц	125	до 150	Ф2	9500	1500	75	180	4
НПГ-9/11,0-02-ц	154	до 150	Ф2	11000	2000	75	196	4
НПГ-10(75)/12,0-02-ц	160	до 150	Ф2	11500	1500	75	202	4
НПГ-10(100)/12,0-02-ц	193	до 150	Ф4	11500	1500	100	227	4
НПГ-11,5/13,5-02-ц	307	до 150	Ф4	13500	2000	100	254	4
НПГ-14/17,0-02-ц	374	до 150	Ф4	17000	3000	100	289	4
НПГ-16/19,0-02-ц	428	до 150	Ф4	19000	3000	100	308	4
