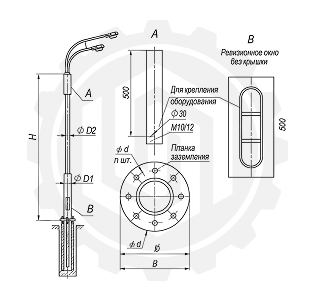

Опора освещения несиловая фланцевая граненая НФГ
Характеристики металлоконструкции
Аналоги:
ОГК-3(4, 5, 6, 7, 8, 9, 10(2), 12, 14, 16)
m(кг):
от 22 до 383
Dн(мм):
от 96 до 383
Н(м):
от 3 до 16
k(м):
2
h(м):
11.8, 10.5
Б(мм):
от 140 до 400
d(мм):
от 20 до 38
Dв(мм):
от 60 до 100
Унифицированные варианты
Скачать pdf
Характеристики опоры освещения несиловой фланцевой граненая НФГ
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
АНАЛОГИ |
m |
Dн |
Н |
k |
h |
Б |
d |
Dв |
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
(мм) |
(мм) |
||
|
Опора освещения несиловая фланцевая граненая НФГ |
|||||||||
|
НФГ-3,0-02 |
ОГК-3 |
22 |
96 |
3 |
|
|
140 |
20 |
60 |
|
НФГ-4,0-02 |
ОГК-4 |
30 |
108 |
4 |
|
|
140 |
20 |
60 |
|
НФГ-5,0-02 |
ОГК-5 |
48 |
130 |
5 |
|
|
180 |
22 |
75 |
|
НФГ-6,0-02 |
ОГК-6 |
59 |
141 |
6 |
|
|
180 |
22 |
75 |
|
НФГ-7,0-02 |
ОГК-7 |
90 |
152 |
7 |
|
|
230 |
34 |
75 |
|
НФГ-8,0-02 |
ОГК-8 |
120 |
163 |
8 |
|
|
230 |
34 |
75 |
|
НФГ-9,0-02 |
ОГК-9 |
150 |
183 |
9 |
|
|
300 |
34 |
75 |
|
НФГ-10,0(75)-02 |
ОГК-10 |
162 |
185 |
10 |
|
|
300 |
34 |
75 |
|
НФГ-10,0(100)-02 |
ОГК-10(2) |
189 |
210 |
10 |
|
|
300 |
34 |
100 |
|
НФГ-12,0-02 |
ОГК-12 |
235 |
232 |
11,8 |
|
11,8 |
300 |
34 |
75 |
|
НФГ-14,0-02 |
ОГК-14 |
326 |
254 |
14 |
2 |
10,5 |
400 |
38 |
100 |
|
НФГ-16,0-02 |
ОГК-16 |
383 |
276 |
16 |
2 |
10,5 |
400 |
38 |
100 |
