Силовые фланцевые трубчатые ОКС тип СФ и ОСФ

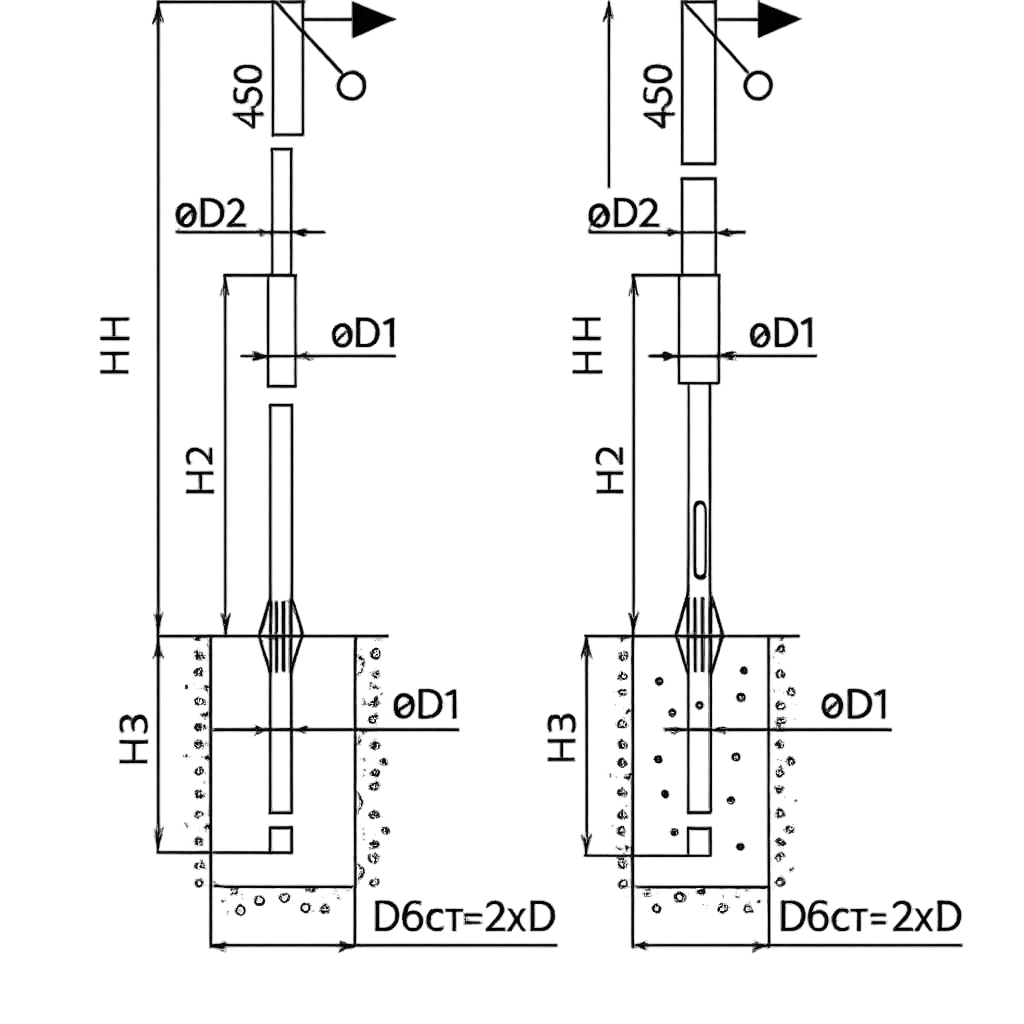

Характеристики металлоконструкции
m, кг:
от 291 до 621
Dн, мм:
219, 273, 325
Н, м:
от 8,5 до 11
А, мм:
от 293 до 372
d, мм:
22, 24, 28
Dв, мм:
159, 168, 219, 273
Pmax, кг:
от 300 до 1500
Унифицированные варианты
Скачать pdf
Характеристики опоры контактной сети силовые фланцевые трубчатые тип СФ и ОСФ
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m, кг |
Dн, мм |
Н, м |
А, мм |
d, мм |
Dв, мм |
Pmax, кг |
Опора контактной сети силовая фланцевая СФ (до 2008г. - ОПФ) |
|
|
|
|
|
|
|
|
СФ-300-8,5-01 |
291 |
219 |
8,5 |
360 |
22 |
168 |
300 |
|
СФ-400-8,5-01 |
348 |
219 |
8,5 |
360 |
22 |
168 |
400 |
|
СФ-400-8,5-02 |
382 |
219 |
8,5 |
360 |
22 |
168 |
400 |
|
СФ-400-9,0-01 |
367 |
219 |
9 |
360 |
22 |
168 |
400 |
|
СФ-400-9,0-02 |
402 |
219 |
9 |
360 |
22 |
168 |
400 |
|
СФ-700-8,5-01 |
450 |
273 |
8,5 |
372 |
22 |
219 |
700 |
|
СФ-700-8,5-02 |
491 |
273 |
8,5 |
372 |
22 |
219 |
700 |
|
СФ-700-9,0-01 |
468 |
273 |
9 |
372 |
22 |
219 |
700 |
|
СФ-700-9,0-02 |
510 |
273 |
9 |
372 |
22 |
219 |
700 |
|
СФ-400-11,0-02 |
621 |
|
11 |
|
|
|
400 |
Опора контактной сети силовая фланцевая ОС(ф) |
|
|
|
|
|
|
|
|
ОС-0,3-9,0(Ф) |
|
219 |
9 |
293 |
24 |
159 |
300 |
|
ОС-0,4-9,0(Ф) |
|
219 |
9 |
293 |
24 |
159 |
400 |
|
ОС-0,7-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
700 |
|
ОС-0,8-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
800 |
|
ОС-0,9-9,0(Ф) |
|
325 |
9 |
450 |
28 |
273 |
900 |
|
ОС-1,5-9,0(Ф) |
|
273 |
9 |
363 |
28 |
219 |
1500 |
|
ОС-0,6-11,0(Ф) |
|
273 |
11 |
363 |
28 |
219 |
600 |
