Опоры НФК
Характеристики металлоконструкции
Масса опоры, кг:
60, 71, 94, 110, 142, 160, 181
P, кг:
до 150
K:
Ф2
ЗДФ:
ЗФ-20/4/К180-1,2-б, ЗФ-30/4/К230-1,5-б, ЗФ-30/4/К300-2,0-б
Унифицированные варианты
Скачать pdf
Технические параметры опоры НФК
|
Наименование опоры |
Масса опоры, кг * |
P, кг |
K |
ЗДФ |

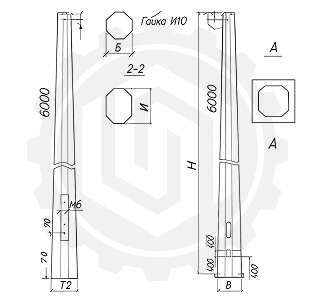

Размеры, мм (смотри схему опоры) |
||||||||
|
H |
h |
Db |
Dh |
S |
d |
n |
А |
Б |
|||||
|
НФК-5,0-02-ц |
60 |
до 80 |
Ф2 |
ЗФ-20/4/К180-1,2-б |
5000 |
1200 |
75 |
135 |
4 |
22 |
4 |
230 |
180 |
|
НФК-6,0-02-ц |
71 |
до 80 |
Ф2 |
ЗФ-20/4/К180-1,2-б |
6000 |
1200 |
75 |
147 |
4 |
22 |
4 |
230 |
180 |
|
НФК-7,0-02-ц |
94 |
до 150 |
Ф2 |
ЗФ-30/4/К230-1,5-б |
7000 |
1500 |
75 |
159 |
4 |
34 |
4 |
320 |
230 |
|
НФК-8,0-02-ц |
110 |
до 150 |
Ф2 |
ЗФ-30/4/К230-1,5-б |
8000 |
1500 |
75 |
171 |
4 |
34 |
4 |
320 |
230 |
|
НФК-9,0-02-ц |
142 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0-б |
9000 |
2000 |
75 |
183 |
4 |
34 |
4 |
400 |
300 |
|
НФК-10,0-02-ц |
160 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0-б |
10000 |
2000 |
75 |
195 |
4 |
34 |
4 |
400 |
300 |
|
НФК-11,5-02-ц |
181 |
до 150 |
Ф2 |
ЗФ-30/4/К300-2,0-б |
11500 |
2000 |
66 |
204 |
4 |
34 |
4 |
400 |
300 |
