Опоры НПК
Характеристики металлоконструкции
Масса опоры, кг :
35, 51, 62, 109, 127, 155, 177
P, кг:
до 150 кг
K:
Ф2
H(мм):
5000, 6250, 7250, 8500, 9500, 11000, 11500
h(мм):
1250, 1500, 2000
Db(мм):
65, 75
Dh(мм):
125, 141, 152, 169, 180, 204, 207
S(мм):
3, 4
Унифицированные варианты
Скачать pdf
Технические параметры опоры НПК
|
Наименование опоры |
Масса опоры, кг * |
P, кг |
K |

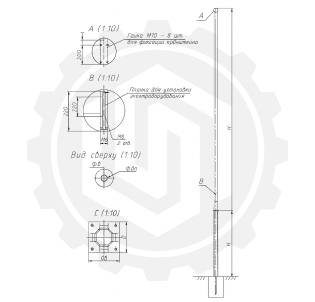

Размеры, мм (смотри схему опоры) |
||||
|
H |
h |
Db |
Dh |
S |
||||
|
НПК-4,0/5,0-02-ц |
35 |
до 60 |
Ф2 |
5000 |
1250 |
65 |
125 |
3 |
|
НПК-5,0/6,25-02-ц |
51 |
до 80 |
Ф2 |
6250 |
1250 |
75 |
141 |
4 |
|
НПК-6,0/7,25-02-ц |
62 |
до 80 |
Ф2 |
7250 |
1250 |
75 |
152 |
4 |
|
НПК-7,0/8,5-02-ц |
109 |
до 150 |
Ф2 |
8500 |
1250 |
75 |
169 |
4 |
|
НПК-8,0/9,5-02-ц |
127 |
до 150 |
Ф2 |
9500 |
1500 |
75 |
180 |
4 |
|
НПК-9,0/11,0-02-ц |
155 |
до 150 |
Ф2 |
11000 |
2000 |
75 |
204 |
4 |
|
НПК-10,0/11,5-02-ц |
177 |
до 150 |
Ф2 |
11500 |
1500 |
75 |
207 |
4 |
