Опоры НПК тип НПГ

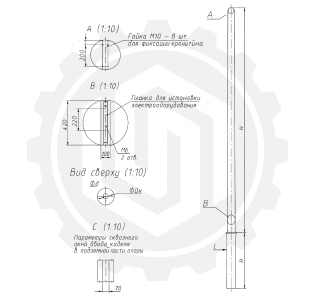

Характеристики металлоконструкции
m(кг):
26, 35, 54, 66, 87, 134, 165, 187, 222, 276, 345, 396
Dн(мм):
106, 118, 141, 152, 169, 180, 196, 207, 232, 254, 289, 311
L(м):
4, 5, 6.25, 7.25, 8.5, 9.5, 11, 12, 14, 17, 19
k(шт):
2
h(м):
10,5
Dв(мм):
6
Унифицированные варианты
Скачать pdf
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
Dн |
L |
k |
h |
Dв |
|
(кг) |
(мм) |
(м) |
(шт) |
(м) |
(мм) |
|
|
Опора освещения несиловая прямостоечная круглоконическая НПГ |
|
|
|
|
|
|
|
НПГ-3/4,0-02 |
26 |
106 |
4 |
|
|
60 |
|
НПГ-4/5,0-02 |
35 |
118 |
5 |
|
|
60 |
|
НПГ-5/6,25-02 |
54 |
141 |
6,25 |
|
|
75 |
|
НПГ-6/7,25-02 |
66 |
152 |
7,25 |
|
|
75 |
|
НПГ-7/8,5-02 |
87 |
169 |
8,5 |
|
|
75 |
|
НПГ-8/9,5-02 |
134 |
180 |
9,5 |
|
|
75 |
|
НПГ-9/11,0-02 |
165 |
196 |
11 |
|
|
75 |
|
НПГ-10(75)/12,0-02 |
187 |
207 |
12 |
|
|
75 |
|
НПГ-10(100)/12,0-02ф |
222 |
232 |
12 |
|
|
100 |
|
НПГ-12/14,0-02 |
276 |
254 |
14 |
2 |
10,5 |
100 |
|
НПГ-14/17,0-02 |
345 |
289 |
17 |
2 |
10,5 |
100 |
|
НПГ-16/19,0-02 |
396 |
311 |
19 |
2 |
10,5 |
100 |
