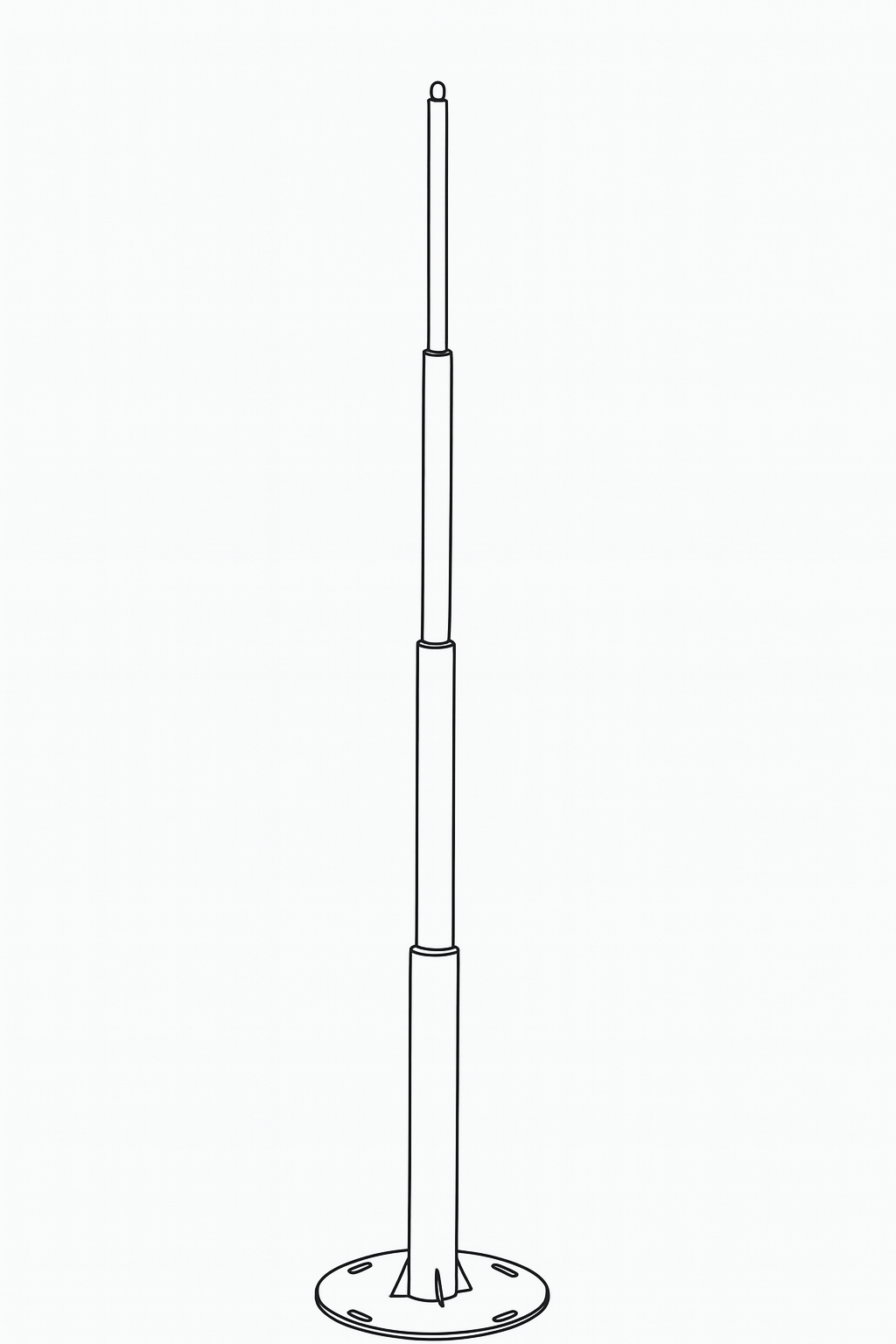

Опоры освещения трубчатые несиловые тип ОТ-1 и ОТ-1ф (1,5-5 м)
Характеристики металлоконструкции
m(кг):
32, 40, 42, 46, 48, 49, 54, 58
Dн(мм):
168
H(м):
1,5, 2.0, 2.5, 3.0, 3.2, 3.5, 4.0, 4.5
k(шт):
0.8, 1
Б(мм):
180
d(мм):
20
Dв(мм):
76/60
Унифицированные варианты
Скачать pdf
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ |
m |
Dн |
Н |
L |
Б |
d |
Dв |
|
(кг) |
(мм) |
(м) |
(м) |
(мм) |
(мм) |
(мм) |
|
|
Опора освещения трубчатая несиловая ОТ-1 |
|||||||
|
ОТ-1-1,5-0,8 |
32 |
168 |
1,5 |
0,8 |
|
|
76/60 |
|
ОТ-1-2,0-0,8 |
36 |
168 |
2,0 |
0,8 |
|
|
76/60 |
|
ОТ-1-2,5-0,8 |
40 |
168 |
2,5 |
0,8 |
|
|
76/60 |
|
ОТ-1-3,0-0,8 |
42 |
168 |
3,0 |
0,8 |
|
|
76/60 |
|
ОТ-1-3,2-0,8 |
46 |
168 |
3,2 |
0,8 |
|
|
76/60 |
|
ОТ-1-3,5-0,8 |
48 |
168 |
3,5 |
0,8 |
|
|
76/60 |
|
ОТ-1-3,5-1,0 |
49 |
168 |
3,5 |
1 |
|
|
76/60 |
|
ОТ-1-4,0-1,0 |
54 |
168 |
4,0 |
1 |
|
|
76/60 |
|
ОТ-1-4,5-1,0 |
58 |
168 |
4,5 |
1 |
|
|
76/60 |
|
Опора освещения трубчатая несиловая ОТ-1ф |
|||||||
|
ОТ1ф-1,5 |
|
168 |
1,5 |
|
180 |
20. |
76 |
|
ОТ1ф-2,0 |
|
168 |
2 |
|
180 |
20. |
76 |
|
ОТ1ф-2,5 |
|
168 |
2,5 |
|
180 |
20. |
76 |
|
ОТ1ф-3,0 |
|
168 |
3 |
|
180 |
20. |
76 |
|
ОТ1ф-3,2 |
|
168 |
3,2 |
|
180 |
20. |
76 |
|
ОТ1ф-3,5 |
|
168 |
3,5 |
|
180 |
20. |
76 |
|
ОТ1ф-4,0 |
|
168 |
4 |
|
180 |
20. |
76 |
|
ОТ1ф-4,5 |
|
168 |
4,5 |
|
180 |
20. |
76 |
