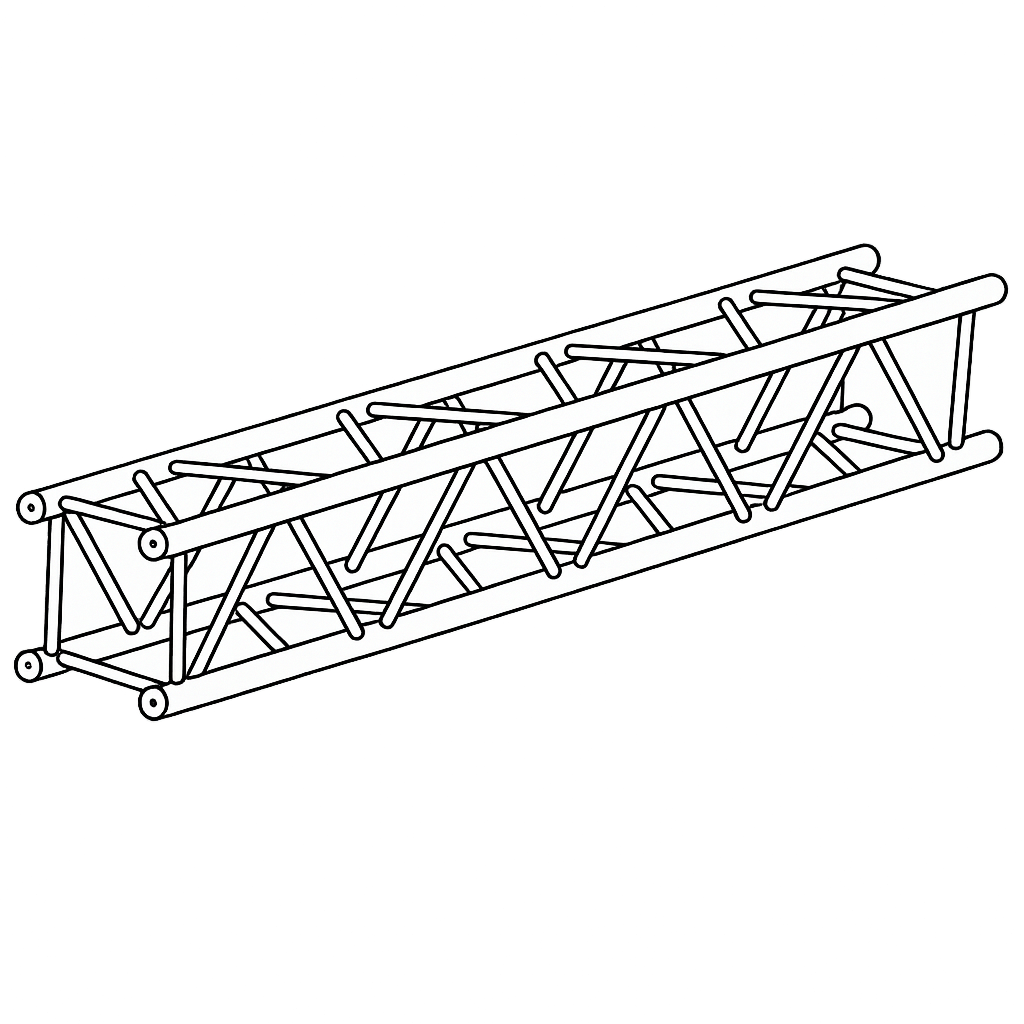

Ригели РК, ОРК из стали С 345К При болтовом соединении накладок
Характеристики металлоконструкции
Сталь:
С345К
Скачать pdf
|
Марка ригеля |
Масса, кг |
Крайний блок |
Средний блок |
Накладка |
Болты |
||||||||||
|
Марка |
габариты, мм |
Масса, кг |
Марка |
габариты, мм |
Масса, кг |
Марка |
Сечение уголка, мм |
Кол |
d, мм |
||||||
|
длина |
высота |
ширина |
длина |
высота |
ширина |
||||||||||
|
РК 140-16,9 |
606,42 |
БКК-1 |
8675 |
500 |
400 |
297,17 |
- |
- |
- |
- |
- |
НК-1 |
70x70x5 |
12 |
12 |
|
РК 110-16,9 |
551,78 |
БКК-2 |
8675 |
500 |
400 |
270,61 |
- |
- |
- |
- |
- |
НК-2 |
56x56x5 |
12 |
|
|
РК 90-16,9 |
540,94 |
БКК-3 |
8675 |
500 |
400 |
265,19 |
- |
- |
- |
- |
- |
НК-2 |
56x56x5 |
12 |
|
|
РК 200-22,5 |
846,22 |
БКК-4 |
11475 |
700 |
450 |
418,07 |
- |
- |
- |
- |
- |
НК -1 |
70x70x5 |
12 |
12 |
|
РК 150-22,5 |
767,80 |
БКК-5 |
11475 |
700 |
450 |
377,86 |
- |
- |
- |
- |
- |
НК -1 |
70x70x5 |
12 |
|
|
РК 120-22,5 |
746,48 |
БКК-6 |
11475 |
700 |
450 |
368,96 |
- |
- |
- |
- |
- |
НК-2 |
56x56x5 |
12 |
|
|
РК 400-30,3 ОРК400-30,3 |
1450,30 2052,40 |
БКК-7 |
10275 |
1200 |
740 |
473,70 544,90 |
БСК-1 |
10150 |
1200 |
740 |
470,76 541,96 |
НК -4 |
90x90x6 |
12 |
12 |
|
РК 300-30,3 ОРК300-30,3 |
1355,57 1957,67 |
БКК-8 |
10275 |
1200 |
740 |
446,70 517,90 |
БСК-2 |
10150 |
1200 |
740 |
433,95 505,15 |
НК-3 |
75x75x6 |
12 |
|
|
РК 190-30,3 ОРК270-30,3 |
1251,43 1853,53 |
БКК-9 |
10275 |
1200 |
740 |
415,53 486,73 |
БСК-3 |
10150 |
1200 |
740 |
396,23 467,43 |
НК-1 |
70x70x5 |
12 |
|
|
РК 440-34,0 ОРК450-34,0 |
1750,84 2425,79 |
БКК-10 |
11525 |
1200 |
740 |
565,66 645,76 |
БСК-4 |
11400 |
1200 |
740 |
564,24 644,34 |
НК-5 |
90x90x7 |
12 |
16 |
|
РК 340-34,0 ОРК350-34,0 |
1557,59 2229,74 |
БКК-11 |
11525 |
1200 |
740 |
506,89 586,99 |
БСК-5 |
11400 |
1200 |
740 |
508,07 588,17 |
НК-4 |
90x90x6 |
12 |
12 |
|
РК 250-34,0 ОРК270-34,0 |
1428,52 2100,67 |
БКК-12 |
11525 |
1200 |
740 |
474,99 555,09 |
БСК-6 |
11400 |
1200 |
740 |
454,40 534,50 |
НК-1 |
70x70x5 |
12 |
|
|
РК 600-39,2 ОРК610-39,2 |
2276,64 3062,80 |
БКК-13 |
9650 |
1200 |
740 |
512,17 578,92 |
БСК-7 |
10150 |
1200 |
740 |
570,82 642,02 |
НК-6 |
100x100x7 |
16 |
16 |
|
РК 440-39,2 ОРК450-39,2 |
2025,93 2807,05 |
БКК-14 |
9650 |
1200 |
740 |
460,69 527,44 |
БСК-8 |
10150 |
1200 |
740 |
511,39 582,59 |
НК-5 |
90x90x7 |
12 |
|
|
РК 300-39Т2 ОРК300-39,2 |
1790,64 2553,76 |
БКК-15 |
9650 |
1200 |
740 |
432,82 490,57 |
БСК-9 |
10150 |
1200 |
740 |
441,33 512,53 |
НК-3 |
75x75x6 |
12 |
12 |
|
РК 740-44,2 ОРК740-44,2 |
2761,58 3645,20 |
БКК-16 |
10900 |
1200 |
740 |
621,99 697,64 |
БСК-10 |
11400 |
1200 |
740 |
703,47 783,57 |
НК-6 |
100x10x7 |
16 |
16 |
|
РК 570-44,2 ОРК570-44,2 |
2500,30 3378,32 |
БКК-17 |
10900 |
1200 |
740 |
564,25 639,90 |
БСК-11 |
11400 |
1200 |
740 |
630,57 710,67 |
НК-6 |
100x100x7 |
16 |
|
|
РК 410-44,2 ОРК440-44,2 |
2168,07 3040,49 |
БКК-18 |
10900 |
1200 |
740 |
496,15 571,80 |
БСК-12 |
11400 |
1200 |
740 |
547,00 627,10 |
НК-5 |
90x90x7 |
12 |
|
